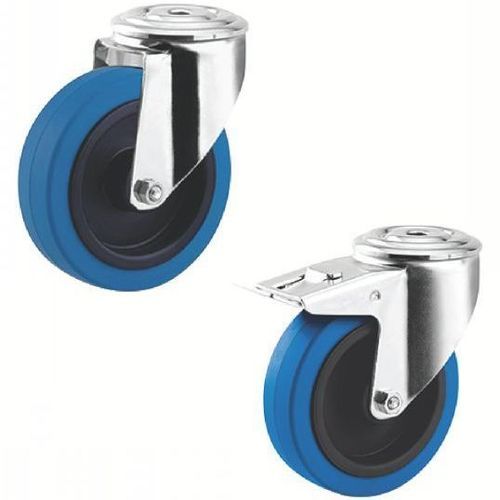

Ruota girevole 38-506 series

a barraper carrelloelastica

Definizione
Una ruota girevole è un componente meccanico costituito da una ruota montata in una staffa (forcella), associata a un sistema di fissaggio (piastra, foro centrale, gambo o boccola) che ne consente il montaggio sotto un supporto. Fornisce mobilità a attrezzature o carichi convertendo il movimento di traslazione in rotazione della ruota e riducendo lo sforzo di spostamento.

Materiale

• Staffa in acciaio inox, snodo su doppio cuscinetto a sfere, asse bullonato.
• Corpo ruota in poliammide.
• Battistrada in gomma elastica grigia non marcante, durezza 64° Shore A.
• Cuscinetti a rulli in acciaio inox.

Versione

• Modalità di fissaggio: foro centrale.
• Disponibile in versione girevole con o senza freno (versioni "Senza freno" e "Con freno posteriore").

Gamma dimensionale

• Diametro ruota (d1): 100 o 125 mm.
• Larghezza battistrada (l2): 34 o 40 mm.
• Offset (l1): 40 o 41 mm.
• Portata nominale: 150 kg.

Uso

• Temperatura d'impiego: da -20 °C a +80 °C.
• Resistente a lavaggi e detergenti.
• Conforme alla norma NF Hygiène.
• Adatta per carrelli per distribuzione pasti e applicazioni simili.

Varianti / Esempi ordine (estratti)
Ref | Versione | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | Portata (kg)
38-5061-100 | Senza freno | 100 | 13 | 128 | 41 | 34 | 150
38-5061-125 | Senza freno | 125 | 13 | 155 | 40 | 40 | 150
38-5062-100 | Con freno posteriore | 100 | 13 | 128 | 41 | 34 | 150
38-5062-125 | Con freno posteriore | 125 | 13 | 155 | 40 | 40 | 150

Documenti
- Ruote e ruote girevoli - Scheda tecnica

Caratteristiche / specifiche tecniche

• Serie / modello: 38-506.
• Tipo: Ruota girevole portata media, fissaggio a foro centrale, acciaio inox.
• Staffa: inox, snodo su doppio cuscinetto a sfere, asse bullonato.
• Ruota: corpo in poliammide.
• Battistrada: gomma elastica grigia, 64° Shore A, non marcante.
• Cuscinetti: rulli in inox.
• Modalità disponibili: senza freno / con freno posteriore.
• Diametri disponibili: 100 mm o 125 mm.
• Larghezze battistrada: 34 mm o 40 mm.
• Offset: 40 mm o 41 mm a seconda della referenza.
• Altezze indicative (h1): 128 mm (per d1 = 100) o 155 mm (per d1 = 125).
• Portata nominale: 150 kg.
• Intervallo di temperatura d'uso: -20 °C a +80 °C.
• Resistenza: lavaggi e detergenti; conforme NF Hygiène.
