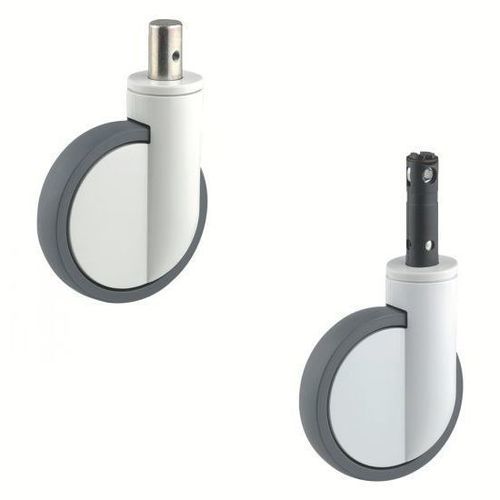

Ruota girevole 38-301 series

a barraper apparecchiatura medicacon freno

Definizione
Una ruota (roulette) è un componente meccanico costituito da una ruota montata in una forcella, associata a un sistema di fissaggio (piastra, foro centrale, gambo o boccola) che ne consente il montaggio sotto un supporto. Permette la mobilità di attrezzature o carichi trasformando un movimento di traslazione nella rotazione della ruota, riducendo così lo sforzo di spostamento.

Materiali

• Forcella in acciaio bicromato giallo.
• Snodo su cuscinetti a sfera di precisione.
• Copertura in nylon.
• Corpo ruota in poliammide.
• Battistrada in poliuretano, durezza 42° Shore D.
• Cuscinetti a sfera di precisione.

Versione
Tipo di fissaggio: gambo. Disponibile in 3 versioni:

• Senza freno.
• Con freno a 2 funzioni (blocco totale o libero).
• Con freno a 3 funzioni (blocco totale, libero e blocco direzionale).

Gamma dimensionale

• Diametro ruota (d1): 125 a 200 mm.
• Larghezza battistrada (l2): 32 o 35 mm.
• Offset (l1): 35 a 60 mm.
• Carico nominale: 150 kg.

Utilizzo

• Temperatura d'impiego: -30 °C a +80 °C.
• Possibilità di bloccaggio centralizzato per bloccare più ruote contemporaneamente tramite un unico pedale freno.
• Freno 2 funzioni: blocco totale o libero.
• Freno 3 funzioni: blocco totale, libero e blocco direzionale.
• Angolo camma: 45°.
• Elevata mobilità e resistenza agli urti e agli spostamenti rapidi; adatta in particolare a barelle e letti ospedalieri.

Esempio d'ordine
Riferimento: 38-3011-125

Caratteristiche / specifiche tecniche

• Riferimento modello: 38-301.
• Tipo di fissaggio: gambo.
• Versioni disponibili: Senza freno, Freno 2 funzioni, Freno 3 funzioni.
• Diametri disponibili: 125 mm, 150 mm, 200 mm.
• Larghezze battistrada: 32 mm, 35 mm.
• Offset disponibili (l1): 35 mm, 40 mm, 60 mm (a seconda della versione).
• Altezze indicative (h1): 158 mm, 183 mm, 229 mm (a seconda del diametro).
• Carico di esercizio: 150 kg per ruota.
• Materiale forcella: acciaio bicromato giallo; copertura in nylon.
• Materiale ruota: poliammide; battistrada poliuretano 42° Shore D.
• Cuscinetti: cuscinetti a sfera di precisione.
• Temperatura d'uso: -30 °C a +80 °C.
• Angolo camma del sistema frenante: 45°.
