Ruota girevole 38-504 series

fissaa barracon piastra girevole

Definizione
Una ruota è un componente meccanico costituito da una ruota montata in una staffa, abbinata a un sistema di fissaggio (piastra, foro centrale, stelo o boccola) che ne consente il montaggio sotto un supporto. Consente la mobilità di attrezzature o carichi trasformando un movimento di traslazione nella rotazione della ruota, riducendo così lo sforzo di spostamento.

Materiale

• Staffa in acciaio inox, snodo su cuscinetti a sfere a doppia fila, asse bullonato.
• Corpo ruota in poliammide bianca.
• Battistrada in poliuretano stampato rosso, durezza 42° Shore D.
• Cuscinetti a rulli in acciaio inox.

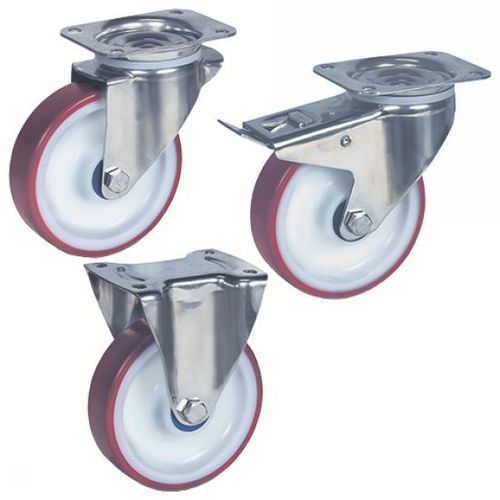

Versioni disponibili

• Fissa, a piastra, senza freno.
• Girevole, a piastra, senza freno.
• Girevole, a piastra, con freno posteriore.

Gamma dimensionale

• Diametro ruota (d1): da 100 a 200 mm.
• Larghezza battistrada (l2): da 32 a 46 mm.
• Spostamento per le ruote girevoli (l1): da 35 a 57 mm (a seconda della referenza).
• Portata: da 150 a 400 kg (a seconda della referenza).

Impiego e caratteristiche d'uso

• Temperatura di esercizio: da -40 °C a +80 °C.
• Resistente all'abrasione e ai detergenti.
• Conforme alla norma NF Hygiène.
• Adatta a carrelli da laboratorio e carrelli da cucina.

Varianti / Riferimenti (estratto)
Ref | Versione | Freno | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Portata (kg)
38-5041-100 | Girevole | Senza freno | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Girevole | Senza freno | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Girevole | Senza freno | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Girevole | Senza freno | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Girevole | Con freno posteriore | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Girevole | Con freno posteriore | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Girevole | Con freno posteriore | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Girevole | Con freno posteriore | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Fissa | Senza freno | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Fissa | Senza freno | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Fissa | Senza freno | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Fissa | Senza freno | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Esempio d'ordine
Riferimento: 38-5041-100

Documenti tecnici associati
Scheda tecnica della gamma (Ruote e ruote industriali) disponibile in formato PDF.

Caratteristiche / Specifiche tecniche

• Serie / modello: serie 38-504.
• Marca: Emile Maurin
• Materiali: staffa in acciaio inox, ruota in poliammide, battistrada in poliuretano iniettato 42° Shore D, cuscinetti in acciaio inox.
• Opzioni di fissaggio: piastra (modalità di fissaggio principale presentata).
• Versioni: girevole senza freno, girevole con freno posteriore, fissa senza freno.
• Diametri disponibili: 100, 125, 160, 200 mm.
• Portate: 150, 200, 350, 400 kg a seconda della referenza.
• Temperatura di esercizio: -40 °C a +80 °C.
• Resistenza: abrasione e detergenti; conforme a NF Hygiène.
• Riferimenti dettagliati e quote tecniche disponibili per referenza (vedere la tabella varianti sopra).
