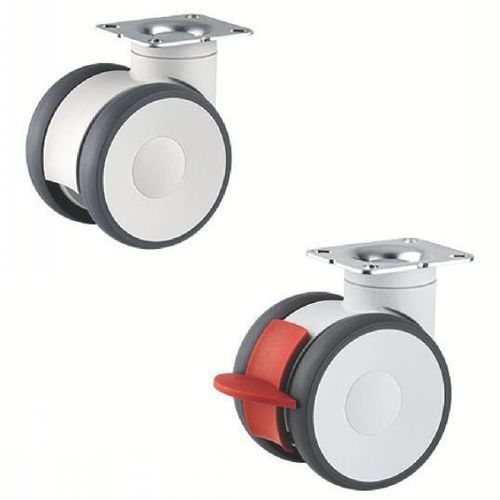

Ruota girevole 38-202 series

con piastra girevoleper mobilecon freno

Definizione
Una ruota girevole è un componente meccanico costituito da una ruota montata in una forcella, associata a un sistema di fissaggio (piastra, foro centrale, stelo o boccola) che permette il montaggio sotto un supporto. Consente la mobilità di attrezzature o carichi convertendo un movimento di traslazione nella rotazione della ruota, riducendo lo sforzo di spostamento.

Materiale

• Forcella in nylon di alta qualità, snodo su cuscinetti a sfere a doppia fila.
• Corpo ruota in poliammide.
• Battistrada in poliuretano, durezza 92° Shore A.
• Cuscinetti a sfere di precisione.

Versione

• Tipo di fissaggio: piastra.
• Disponibile con freno e senza freno.

Gamma dimensionale

• Diametro ruota (d1): 100 o 125 mm.
• Larghezza battistrada (l2): 20 mm.
• Offset (l1): 32 o 40 mm.
• Carico nominale: 120 o 130 kg.

Utilizzo

• Temperatura di esercizio: da -20 °C a +60 °C.

Esempio d'ordine
ESEMPIO D'ORDINE: Riferimento 38-2021-100

Caratteristiche / specifiche tecniche

• Riferimento modello visualizzato: 38-202.
• Varianti prodotto elencate: 38-2021-100 (senza freno, d1=100), 38-2021-125 (senza freno, d1=125), 38-2022-100 (con freno, d1=100), 38-2022-125 (con freno, d1=125).
• Altezze e misure (esempi nella tabella prodotto): h1 ≈ 124 mm o 148 mm a seconda di d1, l1 = 32 mm o 40 mm, l2 = 20 mm, l3 = 77 mm, l4 = 67 mm, l5 = 56–61,5 mm, l6 = 46,5–51,5 mm.
• Disponibilità indicata: tempi tipici 5–9 giorni (a seconda della variante).
