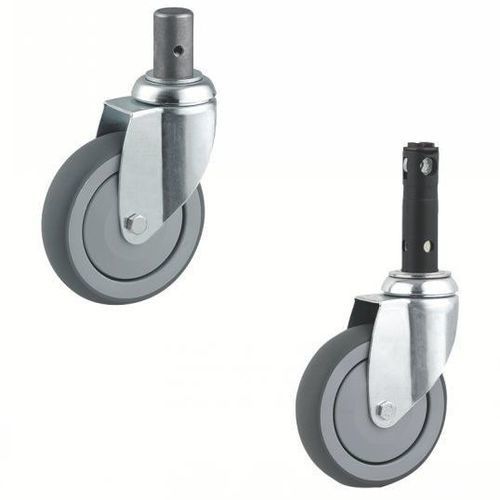

Ruota girevole 38-303 series

a barraper apparecchiatura medicacon freno

Definizione
Una ruota (casters) è un componente meccanico costituito da una ruota montata in una forcella, associata a un sistema di fissaggio (piastra, foro centrale, stelo o boccola) che ne permette il montaggio sotto un supporto. Consente la mobilità di attrezzature o carichi convertendo un movimento di traslazione in rotazione della ruota, riducendo lo sforzo di spostamento.

Materiale

• Forcella in acciaio stampato zincato, snodo su doppia corona di sfere, asse bullonato.
• Corpo ruota in polipropilene.
• Battistrada in gomma termoplastica anti-macchia, durezza 87° Shore A.
• Cuscinetti a sfera di precisione.

Versione

• Modo di fissaggio: a stelo.
• Disponibile in 3 versioni: Senza blocco, Blocco 2 funzioni, Blocco 3 funzioni.

Gamma dimensionale

• Diametro ruota (d1): 125 o 150 mm.
• Larghezza battistrada (l2): 32 mm.
• Spostamento (l1): 41 o 45 mm.
• Carico nominale: 100 kg.

Utilizzo

• Temperatura di esercizio: da -20 °C a +60 °C.
• Possibilità di bloccaggio centralizzato per bloccare più ruote simultaneamente tramite un pedale freno.
• Blocco 2 funzioni: blocco totale o libero.
• Blocco 3 funzioni: blocco totale, libero e blocco direzionale.
• Angolo camma: 45°.
• Progettata per stabilizzazione e facilità di movimento; adatta a letti per case di riposo o letti assistenziali.

Esempio d'ordine
ESEMPIO D'ORDINE: Riferimento 38-3031-125

Specifiche tecniche

• Riferimento modello: 38-303.
• Diametri disponibili: 125 mm, 150 mm.
• Larghezza battistrada: 32 mm.
• Spostamenti disponibili: 41 mm, 45 mm.
• Carico massimo: 100 kg.
• Battistrada: gomma termoplastica, durezza 87° Shore A.
• Materiali: forcella acciaio zincato, corpo ruota polipropilene.
• Cuscinetto: cuscinetti a sfera di precisione, snodo su doppia corona di sfere.
• Modalità di blocco: senza blocco / blocco 2 funzioni / blocco 3 funzioni.
• Intervallo di temperatura d'uso: -20 °C a +60 °C.
• Angolo camma del freno: 45°.
