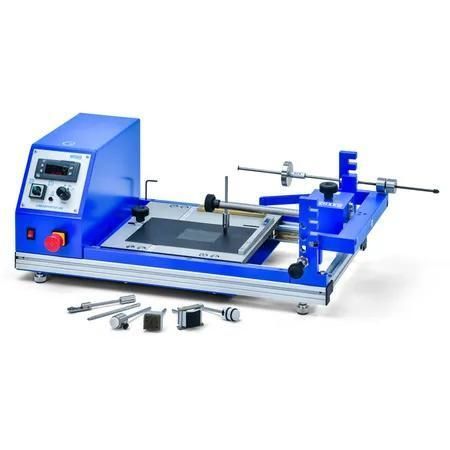

Durometro per prove di resistenza alle scalfiture Model 249

da bancoper materie plasticheper plastica

Panoramica
Il LINEARTESTER 249 è un apparecchio da banco per il controllo qualità industriale della resistenza ai graffi. Progettato per prove di graffi/incisione, può eseguire anche prove di abrasione avanti/indietro, test Crockmeter, prove MEK e test di resistenza ai solventi/pulizia. Unità con azionamento elettromotore, abbassamento/sollevamento automatico dell'utensile e ampia gamma di utensili di prova intercambiabili. Adattatori opzionali estendono la compatibilità degli utensili.

Principio di prova
Il pannello provino è bloccato su un carrello mobile. Una trave oscillante montata su due colonne metalliche porta l'utensile di prova e un peso mobile. La forza di graffio (0,5–20 N) si imposta spostando il peso sulla trave; è disponibile opzionalmente un peso aggiuntivo (1–40 N). Braccio di carico regolabile in 4 posizioni (altezza standard ≈ 10 mm; +20/+40/+60 mm). È disponibile il riconoscimento elettrico del foro di passaggio per rivestimenti isolanti su substrati conduttivi.

Modalità di prova e funzionamento
Le prove di graffio iniziano abbassando l'utensile nella corsa avanti; la slitta guida (se utilizzata) solleva l'utensile al ritorno. Per abrasione, Crockmeter, MEK o test di pulizia l'utensile resta abbassato e il carrello esegue cicli avanti/indietro preimpostati. La slitta guida deve essere rimossa per queste modalità. Il carrello può essere spostato lateralmente per tracce adiacenti; una riga integrata assicura spaziatura uniforme. Sono disponibili tre velocità fisse e una programmabile.

Progettazione e opzioni
Il LINEARTESTER 249 è un'unità compatta da banco con azionamento elettromotore che garantisce il movimento uniforme del carrello. Opzioni: kit adattatore universale per inserti specifici, pesi aggiuntivi e corse variabili (35, 50, 65, 80, 95 mm) oltre alla corsa standard di 60 mm.

Dati tecnici

• Azionamento: Elettromotorico
• Corsa standard: 60 mm (opzionale: 35, 50, 65, 80, 95 mm)
• Intervallo forza di graffio: 0,5–20 N
• Intervallo forza di prova regolabile: 0,5–40 N (peso addizionale opzionale)
• Regolazione altezza braccio di carico: 4 posizioni (≈ 10 mm; +20/+40/+60 mm)
• Dimensione massima provino: fino a 150 × 210 mm (DIN A5)
• Velocità di prova: fisse 25 / 35 / 200 mm/s; programmabile 10–200 mm/s
• Dimensioni (L×P×A): ca. 580 × 280 × 210 mm
• Peso netto: ca. 13 kg
• Alimentazione: 100–240 VAC, 47–63 Hz
• Geometrie graffio: Van Laar, Bosch, ISO, Clemen, ecc.
• Unità da banco stazionaria

Consegna / Accessori

• LINEARTESTER 249 con azionamento elettromotorico
• Chiave esagonale
• Livella a bolla
• Alimentatore
• Manuale d'uso

Norme
ISO 1518
