Massa pendolare a motore Model 299/300

Descrizione
Il modello 299/300 valuta il comportamento di smorzamento meccanico di vernici, laccanti e rivestimenti simili misurando l'attenuazione delle oscillazioni di un pendolo normalizzato appoggiato sulla superficie di prova.

Principio di prova
Più il rivestimento è morbido, maggiore è lo smorzamento delle oscillazioni del pendolo normalizzato. La misurazione è conforme ai metodi pendolari riconosciuti (es. König, Persoz).

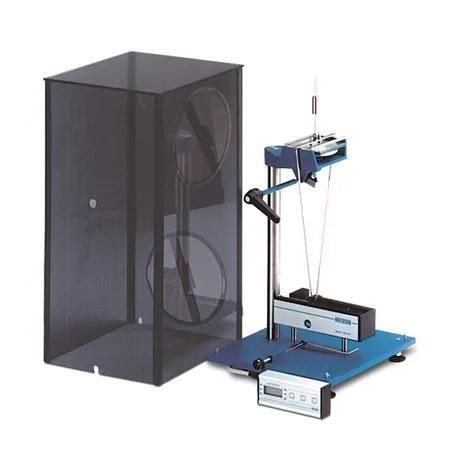

Costruzione e funzionamento
La struttura comprende una piastra di base livellabile e una colonna con supporto per provini fino a 250 x 100 x 15 mm. Un cappuccio in plexiglass con aperture per l'inserimento dei campioni protegge da polvere e correnti d'aria. Il dispositivo è comandato tramite un terminale esterno con display LC a 4 cifre.

Pendoli opzionali

• Pendolo König, conforme a DIN 53 157
• Pendolo Persoz, conforme a NF T 30-016

Moduli di misura / Versioni
Sono disponibili due opzioni di modulo di misura:

• Versione base
  • Escursione del pendolo regolata manualmente mediante meccanismo a leva; rilascio tramite cavo di sgancio.
• Versione automatica
  • Escursione e rilascio del pendolo automatici.
  • Vantaggi della versione automatica:
    • uso facilitato
    • risultati riproducibili
    • cambio rapido del tipo di pendolo

Letture / Display
Il tipo di pendolo viene inserito nel terminale di controllo. Il display LC a 4 cifre visualizza alternativamente:

• numero di oscillazioni
• durata della prova
• periodo di oscillazione

Classe di riferimento / Certificato del produttore
Le versioni manuale e automatica sono fornite con un Certificato del Produttore M (taratura di fabbrica) che include:

• valori impostati e valori reali delle grandezze di oscillazione del pendolo
• planarità della piastra di taratura
• identificazione del prodotto
• strumenti di prova impiegati con stato di taratura
• data
• nome dell'ispettore

Dotazione

• Apparecchio per prova di smorzamento a pendolo, Modello 299/300 (senza pendolo e modulo di misura)
• Cupola protettiva in acrilico
• Piastra di taratura con Certificato di prova del produttore
• Livella a bolla
• Istruzioni per l'uso

Norme
Norme di riferimento:

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Caratteristiche / Specifiche tecniche

• Azionamento: Elettrico
• Tensione di alimentazione: 230 VAC ± 10 %
• Consumo: 25 VA
• Portatile / Stazionario: Stazionario
• Dimensioni unità base: ca. 700 mm x 325 mm x 345 mm (H x L x P)
• Peso netto unità base: ca. 17 kg
• Terminale di controllo (opzionale): ca. 35 mm x 167 mm x 65 mm (H x L x P); peso netto ca. 0,4 kg
• Modulo di misura (versione base): ca. 60 mm x 235 mm x 70 mm (H x L x P); peso netto ca. 0,5 kg
• Modulo di misura (versione automatica): ca. 65 mm x 235 mm x 107 mm (H x L x P); peso netto ca. 0,75 kg
