Durometro per prove di resistenza alle scalfiture Model 318

manualeportatileportatile

Breve descrizione

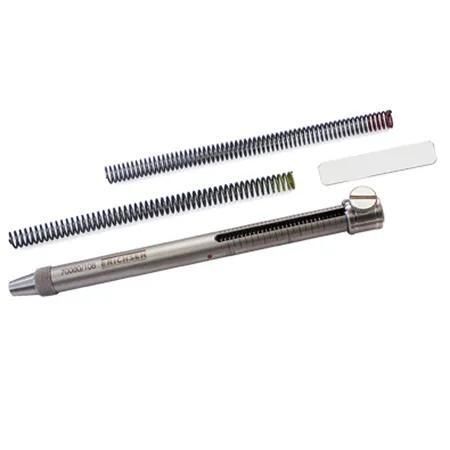

La Matita di prova della durezza Modello 318 è utilizzata per valutare la resistenza ai graffi degli strati protettivi di superficie e per misurare i gradi di durezza di vernici, rivestimenti plastici e finiture simili. Di piccole dimensioni, portatile e pronta all'uso su superfici piane o curve. Quattro punte di prova diverse disponibili (vendute separatamente). Tre intervalli di forza, fino a 20 N.

Descrizione tecnica
I modelli 318 / 318S / 318C sono progettati per misurare la durezza degli strati protettivi di superficie. Questi tester consentono un controllo qualità rapido e semplice degli strati protettivi, anche durante la produzione. Sviluppati originariamente da Robert Bosch GmbH e prodotti da ERICHSEN, i dispositivi permettono la determinazione, documentazione e comunicazione dei gradi di durezza come valori numerici.

Procedura di prova con le punte n. 1, n. 2 e n. 3
La gestione della Matita di prova della durezza è semplice: impostare la tensione della molla stimata o nota con il cursore. Tenere lo strumento in verticale e posizionare la punta sulla superficie di prova, quindi tracciare una linea di 5–10 mm a circa 10 mm/s. Lo stilo dovrebbe produrre un graffio appena visibile a occhio nudo. Se la pressione della molla è troppo alta il graffio è chiaramente visibile; se è troppo bassa non appare alcun graffio. La pressione applicata, fissata bloccando il cursore, è indicata in Newton.

Intervalli di pressione (tre scale incise)

• 0 - 3 N (marcato in blu)
• 0 - 10 N (marcato in rosso)
• 0 - 20 N (marcato in giallo)

Le molle per ciascun intervallo di pressione sono codificate per colore e la scala corrispondente è marcata dello stesso colore.

Note sulla guida e sulla testa di prova
È richiesta una guida sensibile della matita di prova per ottenere risultati utili. Una pressione eccessiva o una testa di prova con un bordo non sufficientemente liscio può produrre tracce che falsano i risultati o rendono difficile l'interpretazione. Le imitazioni con bordi ruvidi possono causare risultati non affidabili.

Procedura di prova con la punta n. 4
La punta n. 4 (Opel, Ø 0,5 mm) ha una geometria speciale della punta e una lunghezza di circa 15 mm maggiore rispetto alle altre punte di marcatura. Per garantire la forza di prova preimpostata, la punta deve essere premuta nella matita di prova di circa 5 mm durante la prova.

Norme

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

Dati tecnici

• Azionamento: Manuale
• Forza di prova: 0-20 N
• Diametro: 16 mm
• Lunghezza totale: 160 mm
• Molle di compressione: acciaio a molla
• Profilo del graffio: Van Laar, Bosch, ISO, Opel

Accessori (esempi)
Punte di prova (n.1, n.2, n.3, n.4), molle aggiuntive per ogni intervallo di forza, adattatore di serraggio (rolling), accessori di trasporto/manipolazione e certificati di taratura disponibili separatamente.

Caratteristiche / specifiche

• Denominazione del modello: Modello 318
• Produttore: ERICHSEN
• Intervallo di forza di prova: 0 - 20 N (tre intervalli selezionabili: 0-3 N, 0-10 N, 0-20 N)
• Diametro: 16 mm
• Lunghezza totale: 160 mm
• Peso netto: circa 250 g
• Materiali delle punte: sfere in carburo di tungsteno (punte n.1–3); acciaio a molla con geometria speciale (punta n.4)
• Molle di compressione: acciaio a molla (codificate per colore)
• Portatile: sì
• Norme di riferimento: DIN 55 656, Van Laar, Bosch, ISO 1518, Opel
