Durometro per vernici e rivestimenti 430 P-Smart

per prove di resistenza alle scalfitureda bancoper automobile

Lo SCRATCH HARDNESS TESTER 430 P-Smart è un tester elettromotore multiuso progettato per operazioni di graffio e taglio su vernici e superfici plastiche. Consente di eseguire tagli singoli, tagli paralleli e tagli incrociati (dopo aver ruotato il campione di 90) su piastre di prova di vario spessore. Questo tester è particolarmente adatto per i test di adesione con il metodo del tratteggio incrociato secondo tutti gli standard comuni, nonché per i test speciali sulla plastica, come la resistenza ai graffi e leffetto di scrittura secondo le specifiche Opel. Il dispositivo offre una significativa riduzione del carico di lavoro per i test in serie, con risultati riproducibili e significativi.

Design e funzione

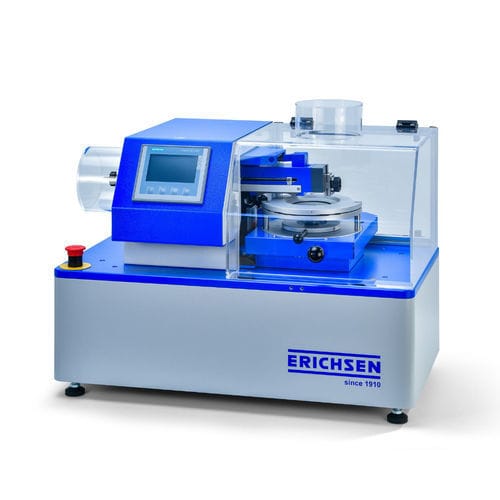

Lo SCRATCH HARDNESS TESTER 430 P-Smart è un robusto strumento da banco dotato di coperchio protettivo e di pannello tattile. La procedura di prova è completamente automatica, con parametri quali velocità di taglio, corsa e schema di taglio trasversale impostati tramite tastiera. Ogni sequenza di movimento è azionata da un motore a passo separato, che assicura un controllo preciso del trasporto, del posizionamento del taglio e della regolazione della pressione. Il provino viene trasportato linearmente a velocità costante sotto la punta di prova, che può essere impostata su un carico di pressione massimo di 40 N. Lo strumento comprende due piastre di controllo intercambiabili per diversi schemi di taglio trasversale. Sono possibili tagli trasversali paralleli con forze di prova graduate ed è possibile programmare fino a 80 tracce di prova con una distanza di 0,5 mm. Sono disponibili quattro versioni, che si differenziano per la regolazione manuale o motorizzata della forza e la rotazione del campione. Le versioni motorizzate consentono di eseguire prove con forza gradualmente crescente per determinare la forza necessaria per i tagli passanti. Un set di pesi opzionale da 6 pezzi consente di eseguire prove speciali nella gamma di pressione inferiore (1-15 N, con incrementi di 1-N).

Caratteristiche speciali

• 2 velocità di taglio e 2 lunghezze di taglio, combinabili a seconda delle necessità
• 9 tagli trasversali preimpostati conformi agli standard comuni
• 1 schema di taglio trasversale liberamente programmabile per applicazioni speciali
• Precisione del motore a passo per limpostazione della distanza di taglio
• Opzione Stop in modalità tratteggio trasversale per la regolazione individuale della forza di prova per traccia di graffio
• Display visivo durante il taglio attraverso gli strati isolanti fino al substrato metallico
• Dispositivo di serraggio rapido per pannelli di prova con ampio intervallo di serraggio

Test a tratteggio incrociato
Il tester supporta prove a tratteggio incrociato secondo tutti gli standard abituali, con tagli incrociati selezionabili (ad esempio, 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1). I tagli vengono eseguiti automaticamente a 40 mm/s. Dopo una rotazione manuale di 90, la procedura viene ripetuta. Il carico necessario per tagliare il substrato viene determinato mediante prove. Per lesame è inclusa una lente dingrandimento (2,5x). I risultati vengono confrontati visivamente con i modelli standard. Il dispositivo è compatibile con ulteriori test di coppettazione e con metodi alternativi di test di adesione.

• Apparato per test di adesione, modello 525 (manuale/economico)

Test di resistenza ai graffi
Per i test di resistenza ai graffi conformi a Opel (GME 60280 / GMW14688), si utilizza una punta di 1 mm e una griglia di 20 x 2 mm con un carico di 5 N. La varianza della luminosità (∆L) viene misurata utilizzando un colorimetro con illuminante D65, geometria d/8 e apertura di 27 mm.

Test sulleffetto scrittura
Per i test di effetto scrittura conformi a Opel, viene montato un inserto opzionale. Il modello è costituito da 80 tagli a una distanza di 0,5 mm con un carico di 7 N. La differenza di brillantezza viene misurata con un glossmetro con geometria a 60.

Test speciali
È possibile eseguire ulteriori test di graffiatura variando:

• Punta di prova: utensili di prova a sfera (0,5/0,75/1/3 mm), utensili asimmetrici (taglio trasversale/Clemen)
• Carico di prova: 50 N (passi di 2 N, standard), 15 N (passi di 1 N, opzionale)
• Griglia di taglio: preimpostata (2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1, 20 x 2, 80 x 0,5), liberamente programmabile (larghezza massima 40 mm, incrementi di 0. 5 mm)
• Carico di prova: 50 N (passi di 2 N, standard), 15 N (passi di 1 N, opzionale).5 mm)
• Schema di taglio: tagli paralleli o trasversali
• Percorso di taglio: 25 mm o 40 mm (piastre di guida intercambiabili)
• Velocità di taglio: 16,7 mm/s (1 m/min) o 40 mm/s

Per ridurre al minimo i tempi di prova, viene selezionata la lunghezza di taglio più breve possibile.

Funzionamento tramite App
Il tester può essere gestito tramite unapplicazione per smartphone o tablet (disponibile su Google Play Store/Apple Store), che consente impostazioni flessibili, documentazione e gestione dei dati.

Classe di riferimento
Tutte le versioni vengono fornite con un certificato di calibrazione secondo la norma DIN 55350-18, che include:

• Valori effettivi e di impostazione della forza di carico
• Velocità di graffio e distanza di taglio
• Apparecchiatura di prova utilizzata con stato di calibrazione
• Identificazione del prodotto
• Data
• Nome dellispettore

I confronti vengono effettuati per:

• Forza di carico (5 valori nellintervallo di carico)
• Velocità di taglio (entrambi i valori con entrambi i percorsi di taglio)
• Distanza di taglio (es.g., 0.impostazione di 5 mm)

Standard

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Common
