Durometro Buchholz Model 263

manuale

Breve descrizione
Il dispositivo per prova di durezza a impronta Modello 263 esegue la prova di impronta secondo Buchholz: un elemento d'impronta definito agisce sul rivestimento con carico e tempo prescritti e la lunghezza dell'impronta risultante viene misurata al microscopio per calcolare la durezza e la profondità approssimativa dell'impronta.

Principio e valutazione
La prova misura la lunghezza dell'impronta l (mm) dopo il tempo di recupero previsto. Da l si ricavano:

• Durezza di impronta Buchholz = 100 / l
• Profondità approssimativa dell'impronta (μm) = 8 × l²

Campo di applicazione
Condizioni di applicabilità:

• Il rivestimento deve essere uniforme, liscio e pulito su un substrato piano che non ceda sotto la forza di prova.
• Lo spessore del rivestimento deve superare la profondità di impronta calcolata di almeno 10 μm.
• Per prove comparative utilizzare provini con uguale spessore di rivestimento e condizioni di condizionamento e prova identiche.

Poiché la prova provoca danni minimi, può essere applicata anche a pezzi finiti.

Costruzione
Il Modello 263 è costituito da un blocco metallico con due piedini di appoggio appuntiti e un elemento d'impronta in acciaio cementato a forma di ruota con bordo a lama rettificato a 120°. La massa totale dello strumento è 1000 ± 5 g. Il carico di prova è impostato tra 4,90 N e 4,95 N (500–505 g). È fornito un microscopio di misura 20× con illuminazione integrata e campo di misura 4 mm con reticolo da 0,1 mm.

Procedura di prova
Passaggi tipici:

• Applicare la maschera adesiva fornita in modo che l'apertura circolare indichi la posizione dell'impronta e il microscopio possa essere posizionato perpendicolarmente all'impronta.
• Livellare il provino e posizionare lo strumento in modo che i punti di appoggio corrispondano ai centri della maschera.
• Abbassare lo strumento lentamente finché l'elemento d'impronta non entri in contatto senza urti; dopo 30 ± 1 s sollevare verticalmente.
• 35 ± 5 s dopo il sollevamento misurare la lunghezza dell'impronta con il microscopio usando illuminazione integrata e allineamento del reticolo.
• Controllare visivamente l'impronta per confermare l'applicabilità del metodo, quindi calcolare la profondità approssimativa e la durezza Buchholz dalla lunghezza misurata.

Classe di riferimento / certificato
Il Modello 263 viene fornito con un Certificato del produttore M (taratura di fabbrica) che documenta i valori reali e di taratura per l'elemento d'impronta (diametro, spessore, angolo di taglio, raggio di taglio, carico di prova, durezza del materiale, rugosità superficiale), identificazione del prodotto, stato di taratura degli strumenti di prova, data e nome dell'ispettore. Il peso di carico è regolato a (500 ± 5) g.

Contenuto della consegna

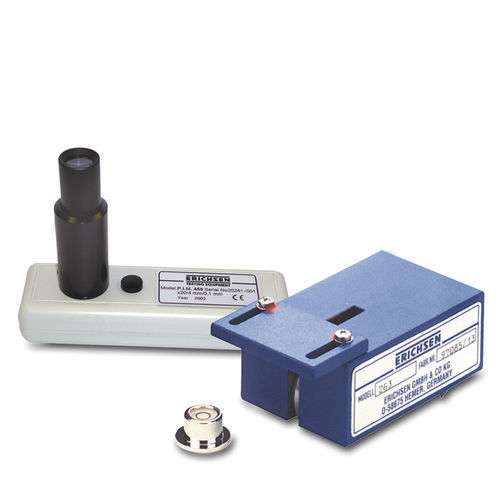

• Apparecchio per prova di durezza a impronta secondo Buchholz, Modello 263
• Microscopio di misura (20×, illuminazione integrata)
• Livella a bolla
• Maschere adesive
• Custodia in plastica
• Istruzioni per l'uso
• Certificato del produttore M

Norme

• DIN EN ISO 2815
• VDA 621-415

Dati tecnici / specifiche

• Modello: Model 263
• Numero d'ordine: 00580131
• Azionamento: Manuale
• Dimensioni strumento (L×P×A): ca. 100 mm × 50 mm × 40 mm
• Peso netto strumento: ca. 0,2 kg (corpo) / massa totale 1000 ± 5 g
• Carico di prova / peso di carico: impostato su 4,90–4,95 N (500–505 g)
• Elemento d'impronta: ruota in acciaio cementato, bordo a lama 120°
• Microscopio di misura: 20×, illuminazione integrata, campo 4 mm, reticolo 0,1 mm
• Contenuto della consegna: strumento, microscopio, livella, maschere adesive, custodia, istruzioni, certificato
