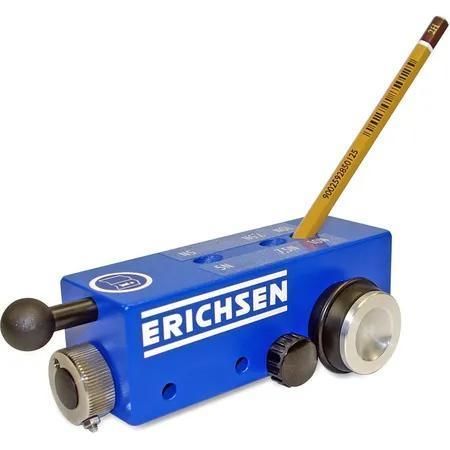

Durometro per prove di resistenza alle scalfiture Model 293

manualeportatileper plastica

Breve descrizione
Durezza a matita secondo Wolf‑Wilborn, fornito con 17 matite (6B–9H). Tre forze di prova selezionabili: 5 N / 7,5 N / 10 N.

Descrizione tecnica
Il TriForcePencil 293 facilita l'esecuzione della prova di durezza a matita secondo Wolf‑Wilborn e garantisce la forza di prova e l'angolo prescritti. La guida è ergonomica ed elimina l'influenza manuale sulla forza applicata. Il blocco pesi è dotato di tre portamatite che applicano la corretta forza di prova sulla punta della matita mediante un principio di leva. L'emergenza della matita viene impostata tramite una vite di regolazione rotante con punta distanziatrice. Le conche di presa ricavate nelle coperture delle ruote offrono una buona presa per lo scorrimento controllato del dispositivo sulla superficie da testare. Il tester di durezza per graffi viene fornito in una custodia in plastica.

Scopo e applicazione
Il metodo della matita appartiene al gruppo delle determinazioni della durezza per graffio. È un metodo semplice e rapido per verificare la resistenza della superficie a sollecitazioni graffianti e da spigoli taglienti. Il metodo consente prove anche durante la produzione, ad es. nelle linee di rivestimento a nastro. La presenza di tre forze di prova (5 N / 7,5 N / 10 N) offre ulteriori possibilità di variazione rispetto a dispositivi con una sola forza.

Principio di prova
Matite di diversi gradi di durezza vengono trascinate sulla superficie da testare con un angolo di 45° e con una forza scelta di 5 N, 7,5 N o 10 N (± 0,1 N). La durezza a matita è definita dai due matite utilizzate: la più morbida lascia ancora una traccia sulla superficie mentre la successiva più dura provoca un'incisione percettibile.

Procedura di prova (passaggi)

• Ritrarre il rivestimento in legno di circa 5 mm in modo che il nucleo di grafite sporga di circa 5 mm; utilizzare l'affilatore speciale.
• Affilare il nucleo di grafite su carta abrasiva grana 400 fino a ottenere un bordo netto, mantenendo la matita in posizione verticale.
• Posizionare il TriForcePencil 293 su una superficie piana e rimuovere la vite di bloccaggio.
• Avvitare la vite di regolazione con punta distanziatrice verso il basso per impostare la distanza di altezza (10 mm).
• Inserire la matita preparata nella guida corrispondente all'intervallo di forza scelto.
• Inserire la vite di bloccaggio per fissare la matita; riavvitare la vite di regolazione.
• Posizionare il dispositivo in modo che le ruote tocchino prima la superficie e poi la punta della matita; far scorrere lentamente il dispositivo (circa 10 cm/s) in direzione della punta della matita.

Note
Differenziare tra una semplice marcatura superficiale sul film e una reale penetrazione; usare una spugna umida o una gomma morbida per il controllo se necessario. La durezza della matita appropriata deve essere determinata empiricamente; iniziare con un tipo medio‑morbido/medio. I rivestimenti altamente pigmentati con pigmenti a scaglie sono meno adatti per questa prova.

Classe di riferimento / certificato
Il modello 293 viene fornito con un certificato di prova del produttore M (taratura di fabbrica). Il certificato contiene, tra l'altro:

• Valore nominale e valore reale del peso di appoggio (carico di prova)
• Strumenti di prova impiegati con stato di taratura
• Identificazione del prodotto
• Data
• Nome dell'operatore

Contenuto della fornitura

• Tester durezza da graffio TriForcePencil 293
• 17 matite standard (durezza 6B–9H)
• 1 affilatore speciale
• 1 foglio di carta abrasiva
• Custodia in plastica

Caratteristiche / specifiche tecniche

• Azionamento: Manuale
• Forza di prova: 5–10 N (selezionabile 5 N / 7,5 N / 10 N; ± 0,1 N)
• Portatile / stazionario: Portatile
• Contenuto della fornitura: 17 matite standard (6B–9H), affilatore speciale, 1 foglio di carta abrasiva, custodia in plastica
