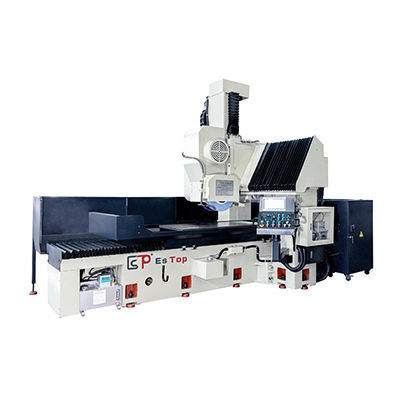

Rettificatrice piana ETLD-60150NC

per pezzi da lavoraretipo portalecon fissazione magnetica

Panoramica
Rettificatrice a portale CNC per superfici ETLD-60150NC (tipo Chevalier). Modelli disponibili: ETLD-60150 e ETLD-60200. Progettata per la rettifica di pezzi grandi e pesanti in contesti produttivi industriali. Dotata di portale a doppia colonna, tavola elettromagnetica e più motori mandrino per una rimozione del materiale stabile e precisa.

Dati tecnici (specifiche principali)

• Modello: ETLD-60150 / ETLD-60200
• Dimensione tavola elettromagnetica (L×P): 1500×600 mm (ETLD-60150) ; 2000×600 mm (ETLD-60200)
• Corsa asse X (sinistra-destra): 1700 mm (ETLD-60150) ; 2200 mm (ETLD-60200)
• Distanza massima asse mola–tavola (centro): 570 mm
• Larghezza massima pezzo tra le colonne: 1000 mm
• Capacità massima carico tavola: 5000 kg
• Velocità di avanzamento tavola: 5–30 m/min
• Scanalatura a T della tavola: 18×3 mm
• Dimensione massima mola: 500×203×50–75 mm
• Mandrini: 20×4 HP
• Velocità mola (50Hz/60Hz): 1450 RPM
• Altezza macchina (fino alla sommità): ≈3200 mm
• Ingombro (L×P): 4450×2450 mm (ETLD-60150) ; 5450×2450 mm (ETLD-60200)
• Peso approssimativo: ≈8800 kg (ETLD-60150) ; ≈9200 kg (ETLD-60200)

Applicazioni e vantaggi

• Rettifica di superfici di componenti grandi e pesanti per produzione e utensileria
• Tavola elettromagnetica per bloccaggio sicuro di pezzi ferrosi
• Portale a doppia colonna che garantisce rigidità e planarità ripetibile
• Adatta a officine di macchine pesanti, aerospaziale e industrie generali
