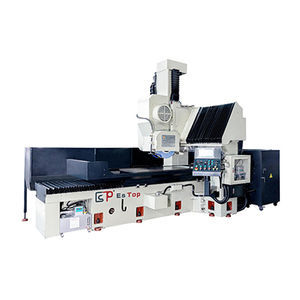

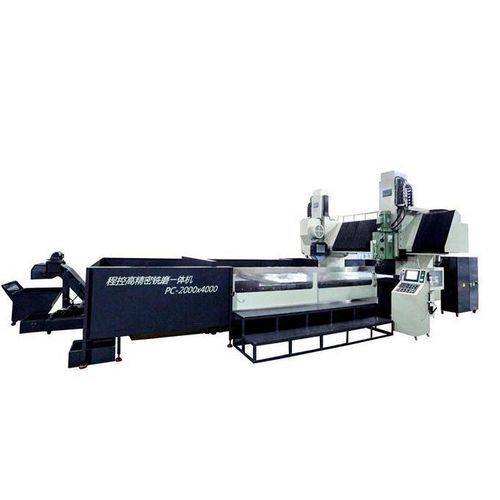

Rettificatrice piana ETLS-200400NC

per pezzi di grandi dimensionia colonnacon piano magnetico

Panoramica
La rettificatrice ETLS-200400NC a teste gemelle e struttura a doppia colonna è progettata per applicazioni di rettifica pesante che richiedono alta rigidità, stabilità e durata. Integra teste gemelle, struttura a doppia colonna e capacità di rettifica su guide per pezzi di grandi dimensioni.

Struttura
Viene impiegata ghisa ad alta resistenza (HT300) con trattamento di tempra per garantire rigidità, stabilità e durata. Una trave trasversale fissa unisce la trave e le colonne in un unico portale robusto per garantire la solidità della macchina.

Movenze
Grandi guide a V doppie sono adottate sulla base macchina e sui binari del piano per consentire movimenti stabili del tavolo e mantenere il miglior allineamento ed equilibrio. Gli spostamenti verticali e longitudinali della testa di rettifica sono guidati da viti a ricircolo di sfere di alta precisione e azionati da servomotori AC Baldor (tipo PNC) per posizionamento accurato e avanzamento micrometrico. Lo spostamento trasversale della testa avviene su acciaio ad alta densità (S55C) con cuscinetti a rulli lineari ultra-precisi per uno scorrimento trasversale rigido e fluido e una precisa capacità di asportazione. La rotazione angolare della testa verticale è azionata da un servomotore AC su trasmissione a vite senza fine; l'inserimento numerico dell'angolo desiderato con precisione di 0,1° consente rapide operazioni di rettifica angolare.

Mandrino e gruppo motore
Il mandrino tipo cartuccia assemblato internamente ad alta precisione utilizza sei cuscinetti obliqui super-precisi di grado CP4, sigillati con lubrificazione permanente per basso rumore, basso aumento di temperatura e alta precisione. Sono impiegati motori mandrino ad alto torque di marca giapponese grado V3, sottoposti a bilanciamento dinamico; integrati al mandrino tramite accoppiamenti per trasmissione diretta al fine di ottenere coppia massima e ridurre le vibrazioni.

Lubrificazione
La lubrificazione a copertura forzata (l'olio scorre dall'alto verso i binari inferiori della base macchina) evita gli impatti dovuti alle pulsazioni di pressione del lubrificante e consente movimenti fluidi. Un sensore di rilevamento disabiliterà il movimento del tavolo per proteggere i binari quando la pressione dell'olio di lubrificazione è anomala.

Sistema idraulico
Utilizza un circuito elettrico preciso per controllare la valvola idraulica proporzionale. L'operatore può regolare la velocità del tavolo direttamente tramite il pannello di controllo per incrementare l'efficienza. La temperatura del serbatoio idraulico è mantenuta dal sistema di raffreddamento Habor per stabilizzare la temperatura dell'olio dopo lunghe ore di funzionamento, garantendo la precisione di rettifica e proteggendo le parti del sistema idraulico.

Sistema di controllo (tipo PNC)
Il sistema NC basato su DSC integra tutte le funzioni e i movimenti in un unico pannello. Il controllo numerico utilizza servomotori AC sia per l'avanzamento verticale sia per quello trasversale. Lo schermo LCD con ingressi digitali sul pannello consente un'operatività semplice per varie applicazioni di rettifica. Il sistema è studiato per essere maneggevole e intuitivo senza richiedere programmazioni complesse.

Specifiche tecniche

• Voce principale: Rettificatrice per superfici e guide a doppia colonna a teste gemelle
• Varianti modello / Unità: 200400 / 250600 ; 200800 / 250800
• Dimensione tavolo elettromagnetico (x*y): 4000/6000 x 2000/2500 ; 8000 x 2000/2500
• Corsa asse X sinistra e destra: 4200 / 6200 ; 8200
• Max centro mola-tavolo: 650 mm
• Massima dimensione pezzo passante tra le due colonne (mm): 2560 / 3060
• Capacità massima di carico del tavolo: 8000 / 9000 kg ; 10000 kg
• Velocità di avanzamento del tavolo: 5-30 m/min
• Specifiche scanalatura a T del tavolo: 18 x 8 / 18 x 10 (mm * n)
• Testa rettifica superficie - Diametro max mola: OD500 x 203 x 50-75 mm
• Testa rettifica superficie - Motore mandrino (HP*P): 25 x 4
• Testa rettifica superficie - Velocità mola (50Hz): 1450 RPM
• Testa guide - Diametro max mola: 350 x 127 x 40 mm
• Testa guide - Angolo di rotazione: Sinistra 90°, Destra 90°
• Testa guide - Motore mandrino (HP*P): 7.5 x 4
• Testa guide - Rotazione positiva/negativa (opzione) RPM: 0-1500
• Altezza della macchina (posizione superiore): ≈3500 / 3900 mm
• Ingombro a pavimento (L x P): 12000 / 15000 x 5000 mm ; 18100 x 5000 mm
• Peso: ≈42000 / 70000 kg ; ≈73000 / 83000 kg
