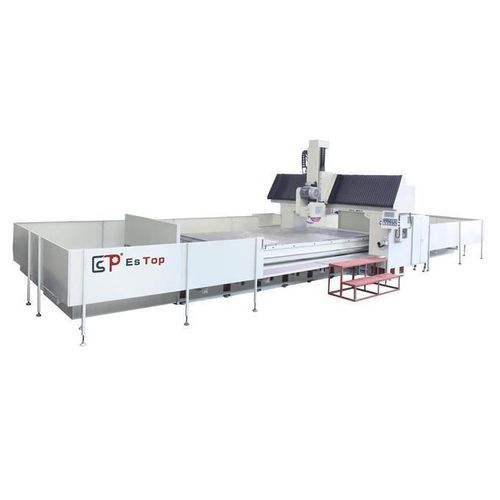

Rettificatrice piana ETLD series

per pezzi di grandi dimensionia colonnacon piano magnetico

Panoramica La rettificatrice per superfici a doppia colonna è potente e adatta alla rettifica di grandi superfici. Progettata e realizzata con una struttura ad alta elasticità, adatta alla rettifica di superfici di grandi dimensioni con larghezza di lavoro superiore a 800 mm, che non possono essere rettificate da una sola colonna. Struttura scatolata per un'estrema rigidità senza sbalzi di peso. Guide di scorrimento con rivestimento in turcite-B. Doppio cilindro e design unico del sistema idraulico per il movimento del tavolo. Guide temprate e rettificate delle guide trasversali e di elevazione. Servomotori a corrente alternata con viti a ricircolo di sfere di precisione per l'elevazione rapida, l'avanzamento automatico verso il basso e l'avanzamento verso l'alto e verso il basso dei mandrini orizzontali e verticali (opzionale). Cuscinetti a doppia fila di rulli e cuscinetti a sfera a contatto obliquo utilizzati per il mandrino orizzontale, ingrassati a vita. Moderno pannello LCD a colori da 10 pollici con touch screen, è sufficiente toccare lo schermo per impostare le variabili di rettifica. Generatore manuale di impulsi (MPG) per l'avanzamento in basso e l'avanzamento trasversale, compreso l'ingresso della diamantatrice. La corsa dell'avanzamento trasversale viene impostata tramite il pulsante sulla console; è possibile impostare incrementi diversi dell'avanzamento trasversale per la sgrossatura e la finitura separatamente. Tabella delle specifiche Articolo principale | Rettificatrice per superfici a doppia colonna | Unità | ETLD-200800 | ETLD-250800 Piano di lavoro | Dimensioni del tavolo elettromagnetico (x*y) | mm | 8000x2000 | 8000x2500 Corsa asse X sinistro e destro | | mm | 8200 | 8200 Centro massimo della ruota rispetto alla tavola | | mm | 650 | 650 Due colonne passate Dimensione massima del pezzo | | mm | 2560 3060 | 2560 3060 Piano di lavoro Capacità massima di carico | kg | 10000 | 10000 Velocità di avanzamento del piano di lavoro | | m/min | 5-30 | 5-30 Specifiche della scanalatura a T della tavola | | mm*n | 18x8 | 18x10 Mola | Dimensione mola max | mm | 500 x 中203 x 50-75 | 500 x 中203 x 50-75 Motore mandrino | | HP*P | 40x4 | 40x4 (50HZ/60HZ) Velocità mola | | R.P.M | 1450 | 1450 Dimensioni | Altezza della macchina (Spostamento in alto Altezza) | mm | ≈3500 | ≈3900 Layout Spazio sul pavimento（Lunghezza X larghezza） | | mm | 18100x4400 | 18100x 5060 Peso | | kg | ≈68000 | ≈78000 Caratteristiche

• Progettata per la rettifica di grandi superfici (>800 mm di larghezza di lavoro) non ottenibile con macchine a colonna singola.
• Fusioni a struttura scatolata per un'estrema rigidità senza sbalzi di peso.
• Vie di scorrimento rivestite in turcite-B per un movimento fluido e una maggiore resistenza all'usura.
• Doppio cilindro idraulico e design idraulico unico per il movimento della tavola; guide temprate e rettificate sulle guide trasversali e sulle vie di elevazione.
• Servomotori CA con viti a ricircolo di sfere di precisione per l'elevazione rapida, l'avanzamento automatico verso il basso e il jogging verso l'alto e verso il basso (opzionale per il mandrino verticale).
• Il mandrino orizzontale utilizza cuscinetti a doppia fila di rulli e cuscinetti a sfera a contatto obliquo, ingrassati a vita.
• Moderno pannello LCD a colori da 10 pollici con touch screen per l'impostazione delle variabili di rettifica.
• Generatore di impulsi manuale (MPG) per la discesa e l'avanzamento trasversale, compreso il controllo dell'ingresso del diamantatore.
• Corsa trasversale a pulsante con incrementi separati per la sgrossatura e la finitura.

Caratteristiche/Specifiche tecniche

• Modello: ETLD-250800
• Dimensioni tavola elettromagnetica (x*y): 8000x2500 mm
• Corsa asse X destro e sinistro: 8200 mm
• Massimo centro della ruota rispetto alla tavola: 650 mm
• Dimensione massima del pezzo a due colonne: 2560 3060 mm
• Capacità massima di carico del piano di lavoro: 10000 kg
• Velocità di avanzamento del piano di lavoro: 5-30 m/min
• Specifiche delle cave a T del piano di lavoro: 18x10 (mm*n)
• Dimensione massima della mola: 500 x 中203 x 50-75 mm
• Motore mandrino: 40x4 (HP*P)
• Velocità della mola (50HZ/60HZ): 1450 RPM
• Altezza della macchina (spostamento all'altezza massima): ≈3900 mm
• Spazio a terra (L x L): 18100x5060 mm
• Peso: ≈78000 kg
