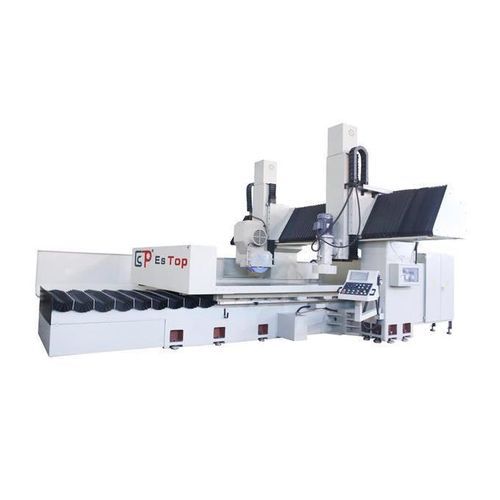

Rettificatrice piana ETLS-1830NC

per pezzi da lavorarea colonnaCNC

Riassunto del prodotto ETLS-1830NC Come la rettificatrice a cavalletto CNC a bassissimo rumore Chevalier Precision Grinding Struttura Viene utilizzata ghisa ad alta resistenza (HT300) con trattamento di tempra, per garantire rigidità, stabilità e durata delle nostre rettificatrici a doppia colonna. La struttura a traversa fissa combina la trave e le colonne in un'unica robusta forma di porta, per garantire la solidità della macchina. Movimenti La base della macchina e le guide del piano di lavoro sono dotate di una doppia V di grandi dimensioni, che consente movimenti del piano di lavoro stabili e mantiene l'allineamento con l'equilibrio. I movimenti della testa di rettifica (corsa verticale e longitudinale) sono guidati da viti a sfera di alta precisione e azionati da servomotori AC Baldor (tipo PNC). Queste caratteristiche facilitano un posizionamento accurato e un'alimentazione precisa al micron. La testa di rettifica, che si muove su acciaio ad alta densità (S55C), con cuscinetti a rulli lineari di altissima precisione, ha una corsa trasversale stabile e regolare, con una capacità di taglio eccezionale e precisa. La rotazione angolare della testa di rettifica verticale è azionata da un servomotore CA con trasmissione a vite senza fine. L'inserto numerico sull'angolo desiderato, con una precisione di 0,1 gradi, consente una rettifica angolare rapida e con risultati eccellenti. Mandrino e motore Il set di mandrini a cartuccia assemblati internamente ad alta precisione utilizza 6 cuscinetti a sfera angolari di grado CP4 di super precisione, sigillati con lubrificazione permanente. Questa superiorità strutturale consente al mandrino di affilare con bassa rumorosità, basso aumento di calore ed elevata precisione. Tutti i modelli a doppia colonna sono dotati di motori mandrino di marca giapponese V3 ad alta coppia. Sono stati accuratamente testati con ispezioni di equilibrio cinetico e sono in grado di mantenere movimenti a bassa rumorosità, basse vibrazioni e alta stabilità anche dopo un lungo periodo di funzionamento. Il motore di tipo V3 è integrato con il gruppo mandrino tramite giunti per la trasmissione diretta, per ottenere la massima coppia e ridurre le vibrazioni. Lubrificazione La lubrificazione a copertura di forza (l'olio scende dalle guide superiori a quelle inferiori della macchina) evita gli impatti dovuti alla pressione di pulsazione dell'olio lubrificante e consente movimenti fluidi. Il sensore di rilevamento disabilita il movimento della tavola per proteggere le guide quando la pressione dell'olio di lubrificazione non è normale. Sistema idraulico Impiega un preciso circuito elettrico per controllare la valvola idraulica proporzionale. L'operatore può regolare la velocità della tavola di lavoro direttamente tramite il pannello di controllo, aumentando l'efficienza del lavoro. La temperatura del serbatoio idraulico è mantenuta dal sistema di raffreddamento Habor. Il refrigerante stabilizza la temperatura dell'olio dopo lunghe ore di funzionamento per garantire la precisione di rettifica e proteggere le parti del sistema idraulico. Sistema di controllo (tipo PNC) Il nostro sistema di controllo NC basato su DSC integra tutte le funzioni e i movimenti di una grande macchina in un unico pannello. Sistema di controllo numerico che utilizza servomotori CA sia per l'avanzamento verticale che per l'avanzamento trasversale. Il display LCD con ingressi digitali sul pannello consente di operare facilmente su diverse applicazioni di rettifica. La facilità di manovra e il design user-friendly rendono il funzionamento della macchina semplice, senza dover imparare una programmazione complessa. Tabella delle specifiche Elemento principale: Smerigliatrice a doppia testa a doppia colonna per superfici e guide di scorrimento - Configurazioni: 120300/150300 | 180300/200300 Piano di lavoro - Dimensioni del tavolo elettromagnetico (x*y): 3000x1200/1500 | 3000x1800/2000 (mm) Centro massimo della ruota rispetto al tavolo: 620/630 | 620 (mm) Due colonne passate Dimensione massima del pezzo: 1500/1930 2410 (mm) Capacità massima di carico del piano di lavoro: 6500 | 7000 (kg) Velocità di avanzamento del piano di lavoro: 5-30 (m/min) Specifiche della scanalatura a T della tavola: 18x4/18x6 | 18x6/18x8 (mm*n) Testa di rettifica per superfici - Dimensione mola max: 500x203x50-75 (mm) Superficie Motore mandrino: 25x4 (HP*P) Superficie (50HZ) Velocità mola: 1450 (R.P.M) Testa di scorrimento - Dimensione mola max: 350x127x40 (mm) Angolo di rotazione della slitta: Sinistra 90° / Destra 90° Motore del mandrino della slitta: 7.5x4 (HP*P) Rotazione positiva e negativa (opzione) R.P.M.: 0-1500 Dimensioni - Altezza della macchina (altezza da muovere a quella superiore): 3700 (mm) Layout Spazio al suolo (lunghezza X larghezza): 7600x4800 / 8500x5000 / 8620x5400 (mm) Peso: ≈24000/28000 | ≈33500/34500 (kg) Caratteristiche/specifiche tecniche

• Modello: ETLS-1830NC
• Articolo principale: Smerigliatrice a doppia testa a doppia colonna per superfici e guide; configurazioni: 120300/150300 e 180300/200300
• Dimensioni tavola elettromagnetica (x*y): 3000x1200/1500 mm o 3000x1800/2000 mm
• Massimo centro della mola rispetto alla tavola: 620/630 mm
• Dimensioni massime del pezzo passato a due colonne: 1500/1930 2410 mm
• Capacità massima di carico del piano di lavoro: 6500 kg o 7000 kg
• Velocità di avanzamento del piano di lavoro: 5-30 m/min
• Specifiche delle cave a T del piano: 18x4/18x6 o 18x6/18x8 (mm*n)
• Dimensioni della mola (max): 500x203x50-75 mm
• Motore mandrino superficie: 25x4 HP*P
• Velocità mola superficie (50Hz): 1450 RPM
• Dimensione mola a scorrimento (max): 350x127x40 mm
• Angolo di rotazione delle guide: Sinistra 90° / Destra 90°
• Motore mandrino a scorrimento: 7.5x4 HP*P
• Rotazione positiva/negativa (opzione) RPM: 0-1500
• Altezza della macchina (spostamento all'altezza massima): 3700 mm
• Spazio a terra (L x L): 7600x4800 / 8500x5000 / 8620x5400 mm
• Peso: ≈24000/28000 kg o ≈33500/34500 kg
