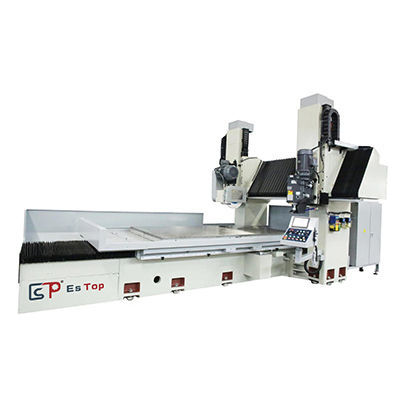

Rettificatrice piana ETLS-1525NC
per pezzi da lavorarecon piano magneticoa comando numerico

Rettificatrice piana - ETLS-1525NC - ESTOPCNC - per pezzi da lavorare / con piano magnetico / a comando numerico
Rettificatrice piana - ETLS-1525NC - ESTOPCNC - per pezzi da lavorare / con piano magnetico / a comando numerico
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipi
piana
Applicazioni
per pezzi da lavorare
Struttura
con piano magnetico
Tipo di ordine
NC, a comando numerico, digitale
Altre caratteristiche
di alta precisione, idraulica, con motore elettrico
Velocità del mandrino

Max.: 1.500 rpm
(9.425 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Distanza tra gli assi

620 mm, 630 mm
(24 in, 25 in)

Corsa X

2.200 mm, 2.700 mm
(86,61 in, 106,3 in)

Corsa Y

1.200 mm, 1.500 mm
(47,24 in, 59,06 in)

Diametro della mola

350 mm, 500 mm
(14 in, 20 in)

Massa della macchina

20.000 kg, 21.000 kg, 21.500 kg, 27.000 kg
(44.092,45 lb, 46.297,08 lb, 47.399,39 lb, 59.524,81 lb)

Descrizione

Struttura
  • Ghisa ad alta resistenza (HT300) trattata per tempra per garantire rigidità, stabilità e lunga durata del telaio a doppia colonna.
  • La trave trasversale fissa integra la trave e le colonne in una struttura ad anta che mantiene la solidità e l'allineamento della macchina.


Movimenti
  • Guide a V gemellate di grandi dimensioni sulla base e sul piano di lavoro assicurano movimenti stabili del tavolo e mantenimento dell'allineamento.
  • I corse verticali e longitudinali sono guidati da viti a ricircolo di sfere ad alta precisione azionate da servomotori AC Baldor (tipo PNC) per posizionamento accurato e avanzamento al micron.
  • Le teste di rettifica si muovono su guide in acciaio S55C ad alta resistenza con cuscinetti lineari a rulli ultra-precisi per un movimento trasversale fluido e un taglio preciso.
  • La rotazione angolare della testa verticale è azionata da un servomotore AC su trasmissione a vite senza fine con indicizzazione numerica a 0,1° per rettifiche ad angolo rapide e precise.


Mandrino e gruppo motore
  • I mandrini a cartuccia assemblati internamente utilizzano sei cuscinetti a contatto angolare super-precisi CP4 con lubrificazione permanente per basso rumore, bassa temperatura e alta precisione.
  • Sui modelli a doppia colonna sono impiegati motori mandrino giapponesi ad alta coppia grado V3, equilibrati cinematicamente per ridurre vibrazioni e rumore dopo lunghi periodi di esercizio.
  • I motori sono accoppiati direttamente al mandrino per una trasmissione di coppia ottimale e riduzione delle vibrazioni.


Lubrificazione
  • Lubrificazione a copertura forzata (l'olio scorre dall'alto verso le rotaie inferiori) evita gli impatti da pulsazioni e consente movimenti regolari.
  • Un sensore rileva la pressione dell'olio e blocca il movimento del tavolo se la pressione non è normale per proteggere le guide.


Sistema idraulico
  • I circuiti elettrici precisi controllano la valvola idraulica proporzionale per funzioni idrauliche controllate.
  • L'operatore può regolare la velocità del tavolo direttamente dal pannello di controllo per incrementare l'efficienza produttiva.
  • La temperatura dell'olio idraulico è stabilizzata dal sistema di raffreddamento Habor per proteggere i componenti durante funzionamenti prolungati.


Sistema di controllo (tipo PNC)
  • Il controllo NC basato su DSC integra tutte le funzioni e i movimenti della macchina in un unico pannello per gestione centralizzata.
  • I motori servocomandati AC vengono utilizzati per le avanzamenti verticali e trasversali sotto controllo numerico per precisione ripetibile.
  • Display LCD e comandi digitali sul pannello facilitano l'uso in varie applicazioni di rettifica.
  • Il design user-friendly riduce la necessità di programmazioni complesse nelle attività di routine.


Specifiche tecniche
  • Modello: ETLS-1525NC
  • Elemento principale: Rettificatrice per superfici e guide a doppia colonna e doppia testa
  • Dimensione tavola elettromagnetica (x*y): 2000x1400/1500 mm o 2500x1200/1500 mm
  • Corsa asse X sinistra-destra: 2200 mm o 2700 mm
  • Massimo centro mola-tavolo: 620 mm (varianti: 620/630 mm)
  • Massima dimensione pezzo tra le colonne: 1780 mm o 1500/1930 mm
  • Capacità di carico tavola: 5500 kg o 6000 kg
  • Velocità di avanzamento tavola: 5–30 m/min
  • Specifica sede a T tavola: 18x6 o 18x5 / 18x6 (mm × n)
  • Diametro max mola superficie: 500 × 203 × 50–75 mm
  • Motore mandrino superficie: 25 × 4 (HP × P)
  • Velocità mola superficie (50 Hz): 1450 RPM
  • Diametro max mola guide: 350 × 127 × 40 mm
  • Angolo rotazione testa guide: Sinistra 90° / Destra 90°
  • Motore mandrino guide: 7,5 × 4 (HP × P)
  • Rotazione positiva/negativa (opzione): 0–1500 RPM
  • Altezza macchina (fino alla sommità): ≈3500 mm o ≈3600 mm
  • Ingombro (L × W): 5950 × 4800 mm o 6800 × 4800/5000 mm
  • Peso: ≈21000/21500 kg o ≈20000/27000 kg
