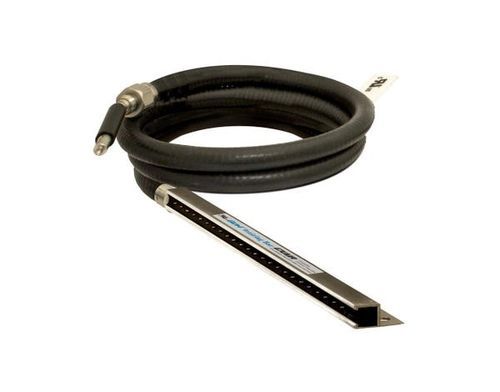

Barra antistatica con schermatura EMI 8036 Gen4®

blindata

Panoramica
La barra ionizzante Gen4® Ionizing Bar di EXAIR non richiede aria compressa e elimina l'elettricità statica su superfici fino a 4" (102 mm) dalla barra. Alimentata elettricamente, la Gen4 è compatta per adattarsi a spazi macchina ristretti dove si genera la carica ed è adatta a superfici che non possono essere esposte a flussi d'aria. Utilizzi tipici: carta, film e materiali plastici che attirano polvere o corpi estranei, causando strappi, inceppamenti o scariche al personale.

Applicazioni

• Etichettatura
• Produzione sacchetti - formatura e riempimento
• Neutralizzazione film termoretraibile
• Presses a foglio e a nastro
• Imballaggio
• Macchine di conversione
• Neutralizzazione nei processi di taglio
• Tessili
• Serigrafia

Vantaggi

• Prestazioni migliorate se posizionata a 2" (51 mm) o meno dalla superficie
• Può ridurre la carica statica fino a 4" (102 mm)
• Cavo metallico corazzato e schermato elettromagneticamente
• Conduttore di terra integrato elimina collegamenti a terra separati
• Connessioni in acciaio inox verso l'alimentatore
• Basso costo operativo
• Rapida dissipazione della carica statica
• Ingombro compatto per spazi ristretti
• Efficace fino a 4" (102 mm)
• Senza scosse, non radioattivo
• Progettazione per integrazione industriale
• Installazione semplice con flangia di montaggio
• Bassa manutenzione
• Fornita completamente assemblata

Accessori
Alimentatori: Modello 7960 (2 uscite) e Modello 7961 (4 uscite) con selezione di tensione per sistemi 115/230 VAC, 50/60 Hz. Gli alimentatori sono riconosciuti UL Component secondo gli standard USA e Canada e conformi CE e RoHS. Il modello 7905 Static Meter consente misure di statica con una mano e indica tensione di superficie e polarità fino a ±20 kV misurati a una pollice (25 mm).

Prestazioni
Prestazioni della Gen4 Ionizing Bar
Distanza dalla superficie caricata: 0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
Dissipa 5 kV* (secondi): 0.1 | 0.14 | 0.29 | 0.53 | 0.96
*Più lunghezze di barra testate (3" - 48").

Come funziona
Il cavo di alimentazione schermato elettromagneticamente trasporta l'uscita di 5 kVrms dell'alimentatore a ciascun punto emettitore in acciaio inox accoppiato capacitivmente. Un filo di terra integrato nel cavo crea un percorso di scarica dagli emettitori al canale della barra. La scarica ad ogni emettitore carica le molecole d'aria circostanti, producendo ioni positivi e negativi. Gli ioni di polarità opposta neutralizzano la carica superficiale. La tensione dell'emettitore ionizza l'aria senza generare scosse al contatto.

Specifiche tecniche

• SKU: P8003
• Nome commerciale / Modello: Gen4® Ionizing Bar™
• Distanza di neutralizzazione efficace: fino a 4" (102 mm); ottimale a 2" (51 mm) o meno
• Esempio prestazione (dissipare 5 kV): 0,1 s a 0.50" (13 mm); 0,96 s a 4" (102 mm)
• Lunghezze disponibili: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219, 1372, 1524, 1829, 2134, 2438, 2743 mm). Stock e lunghezze speciali fino a 118" (3 m) disponibili.
• Cavo: include 5' (1,52 m) di cavo corazzato e schermato elettromagneticamente con connettore montato
• Alimentatore richiesto: EXAIR Modello 7960 o 7961 (5 kV). Gli alimentatori includono cavo di alimentazione modulare di 6' (1,83 m), interruttore luminoso, fusibile primario integrato e (2) o (4) prese ad alta tensione
• Elettrico: per l'uso con alimentatore 5 kVrms, 5 milliampere (max)
• Pericolo elettrico: le barre sono senza scosse (meno di 40 microampere in cortocircuito). Non usare vicino a materiali o gas infiammabili.
• Materiali di costruzione: parti metalliche - alluminio; parti plastiche - UL classificato 94 HB; emettitori - acciaio inossidabile
• Temperatura ambiente massima: 165°F (74°C)
