Lama d'aria ionizzata eliminazione di carica statica 8424DX

per l'industria plasticain acciaio inossidabilein alluminio

Overview

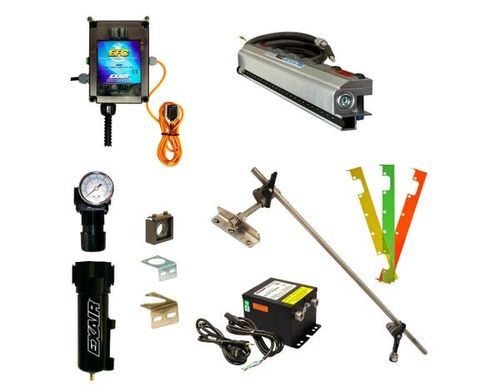

Il Kit Gen4® Deluxe Standard Ion Air Knife™ include tutti i componenti necessari per ottimizzare la neutralizzazione elettrostatica con un Gen4 Standard Ion Air Knife™: Electronic Flow Control (EFC), staffa di montaggio universale, alimentatore, set di shim, filtro-separatore e regolatore di pressione. Il Standard Ion Air Knife™ utilizza un'amplificazione dell'aria 30:1 per fornire una falda di aria ionizzata sulle superfici cariche, adatto per plastica, bobine e lastre. Rispetto al Gen4 Super Ion Air Knife™, il consumo d'aria e il rumore sono maggiori ma idonei per molte applicazioni industriali.

Advantages

• Prestazioni di ionizzazione migliorate (≈30% rispetto ai progetti precedenti)
• Cavo corazzato e schermato elettromagneticamente per integrità del segnale
• Messa a terra integrata — non è richiesta una connessione di terra aggiuntiva
• Connessioni in acciaio inox all'alimentatore per maggiore durata
• Consumo d'aria ridotto rispetto a design più vecchi
• Amplificazione aria 30:1 per un flusso uniforme
• Basso livello di rumorosità operativa
• Efficace fino a 20 ft (6,1 m) per la neutralizzazione
• Ionizzazione senza shock, non radioattiva
• Costruzione compatta e robusta, installazione semplice
• Lunghezze di sistema illimitate tramite staffe di accoppiamento
• Bassa manutenzione con emettitori sostituibili
• Forza e flusso variabili tramite shim ed EFC

Models
I Gen4 Standard Ion Air Knives sono disponibili in quattro configurazioni:

• Gen4 Standard Ion Air Knife™ — Standard Air Knife con l'assemblaggio della barra ionizzante Gen4. (Alimentatore non incluso.)
• Gen4 Standard Ion Air Knife Systems — include Gen4 Standard Ion Air Knife™ e Alimentatore Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — include Gen4 Standard Ion Air Knife™, Alimentatore Model 7960 Gen4, set di shim, filtro-separatore e regolatore di pressione (con accoppiatore).
• Gen4 Deluxe Standard Ion Air Knife Kits — include Gen4 Standard Ion Air Knife™, Alimentatore Model 7960 Gen4, Electronic Flow Control (EFC), Sistema di Montaggio Universale, set di shim, filtro-separatore e regolatore di pressione (con accoppiatore).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Pressione di alimentazione (PSIG / BAR) vs Consumo d'aria (SCFM / SLPM) vs Livello sonoro (dBA) vs Dissipa 5kV (secondi):
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 secondi
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 secondi
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 secondi
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 secondi
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 secondi
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 secondi
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 secondi

Accessories

• Alimentatori — Model 7960 (2 uscite) e Model 7961 (4 uscite) per 115/230 VAC, 50/60 Hz; includono cavo di alimentazione e interruttore luminoso.
• Sistema di Montaggio Universale (Model 9060) — posizionamento preciso, montaggio superiore o inferiore, estensione articolata fino a 30" (762 mm); costruzione in acciaio inox.
• Kits di tubazioni per Air Knife — forniscono aria compressa alle multiple prese delle lame più lunghe; includono tubi/condotte, raccordi e manometro quando applicabile.
• Kits di staffe di accoppiamento — per unire più Air Knife e ottenere lunghezze di sistema personalizzate.
• Set di shim — regolano la distanza per modificare forza e flusso (diversi spessori inclusi).

Specifications

• Lunghezze disponibili: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Lunghezze speciali e sistemi illimitati disponibili.
• Cavo: 5 ft (1.52 m) corazzato e schermato elettromagneticamente incluso.
• Alimentatore: EXAIR Model 7960 o 7961 richiesto (5 kV). Gli alimentatori includono un cavo di 6 ft (1.83 m) e un interruttore luminoso.
• Connessione aria compressa: uscite 1/4 NPT fornite a ciascuna estremità dello Standard Air Knife™.
• Elettrico: per uso con alimentatore 5 kVrms, 5 mA (max).
• Rischio elettrico: le barre ionizzanti Gen4 sono senza shock (meno di 40 microampere in cortocircuito). Non utilizzare vicino a materiali o gas infiammabili.
• Materiali: parti metalliche — alluminio; parti plastiche — UL 94 HB; emettitori — acciaio inox.
• Temperatura ambiente massima: 165°F (74°C).
