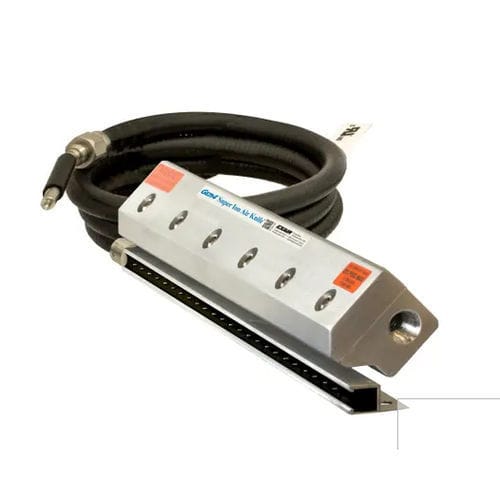

Lama d'aria ionizzata eliminazione di carica statica 112012

per l'industria plasticaper l'industria tipograficaindustriale

Panoramica
I dispositivi antistatici Gen4® Super Ion Air Knife™ di EXAIR rimuovono l'elettricità statica da materie plastiche, supporti a nastro, lastre e altre superfici prodotto dove lo strappo, l'inceppamento o le scariche statiche costituiscono un problema. Il foglio d'aria laminare spazza le superfici rimuovendo carica statica, particelle, polvere e sporco. Possono migliorare significativamente la velocità di produzione, la qualità del prodotto e la pulizia delle superfici.

Applicazioni

• Pulizia di nastri
• Macchine per stampaggio
• Taglierine e rifilatrici
• Pulizia di componenti
• Rimozione polvere prima della verniciatura
• Avvolgitori/retractilatori
• Pulizia di imballaggi
• Apertura/riempimento sacchi
• Apparecchiature di stampa

Vantaggi

• Miglioramento delle prestazioni fino al 34%
• Cavo corazzato metallico robusto e schermato elettromagneticamente
• Messa a terra integrata elimina collegamenti di terra aggiuntivi
• Connessioni in acciaio inossidabile resistenti all'alimentazione
• Cavo di alimentazione modulare facilita connessioni e instradamento
• Basso consumo d'aria
• Flusso d'aria uniforme su tutta la lunghezza
• Funzionamento silenzioso
• Efficace fino a 20 piedi (6,1 m)
• Senza scosse, non radioattivo
• Compatto, robusto, facile da installare
• Lunghezze di sistema illimitate con flusso d'aria ininterrotto
• Bassa manutenzione
• Forza e flusso variabili

Modelli (Lunghezza flusso d'aria vs Numeri di parte)
I Gen4 Super Ion Air Knives sono disponibili in quattro tipologie: Gen4 Super Ion Air Knife; Gen4 Super Ion Air Knife Systems (includono l'alimentatore Gen4); Gen4 Super Ion Air Knife Kits; Gen4 Deluxe Super Ion Air Knife Kits.

Lunghezza flusso d'aria — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Prestazioni (per piede / 305 mm di lunghezza)
Pressione di alimentazione (PSIG / BAR) — Consumo d'aria (SCFM / SLPM) — Livello sonoro (dBA) — Dismette 5 kV (secondi a 6" dall'obiettivo)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Accessori

• Alimentatori (Modello 7960 a due uscite e Modello 7961 a quattro uscite): ingresso selezionabile 115VAC o 230VAC; cavo modulare corazzato schermato EMI con fusibile integrato e interruttore luminoso; UL Component Recognized, conforme CE e RoHS.
• Sistema di montaggio universale per Air Knife (Modello 9060): montaggio articolato in acciaio inox e posizionamento preciso; opzioni di montaggio dipendono dalla lunghezza del knife (linee guida per montaggio superiore o inferiore nella documentazione prodotto).
• Kit tubazioni per Air Knife: forniscono tubo/mandrino dell'aria compressa e raccordi correttamente dimensionati per Super Air Knives multi‑inlet (include manometro sui modelli in alluminio e tubo nitrile/PVC con raccordi in ottone).
• Kit staffe di accoppiamento: uniscono due Super Air Knives per lunghezze superiori al massimo standard; include piastre rigide e viti di assemblaggio; la piastra inferiore ha accesso alle prese d'aria inferiori; viti in acciaio inox fornite.
• Set spessori per Air Knife: spessori per impostare la fessura di scarico; aumentano forza e flusso aggiungendo spessori; spessori forniti in spessori e colori specifici (dettagli nella documentazione prodotto).

Caratteristiche / specifiche tecniche

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
