Lama d'aria ionizzata per abbattimento delle polveri 112212DX

di puliziaeliminazione di carica staticaper l'industria tipografica

Descrizione
I kit Gen4® Deluxe Super Ion Air Knife™ di EXAIR offrono una soluzione completa per la neutralizzazione elettrostatica: Gen4 Super Ion Air Knife, alimentatore Gen4 Modello 7960, Electronic Flow Control (EFC), sistema di montaggio universale per Air Knife, set di spessori, separatore filtro e regolatore di pressione con accoppiatore. Il sistema neutralizza la carica statica su materie plastiche, nastri, fogli e altre superfici, evitando strappi, inceppamenti e scariche, e rimuove polvere e particelle migliorando velocità di linea e pulizia del prodotto.

Applicazioni

• Pulizia nastri (web)
• Macchine di stampaggio
• Taglierine e rifilatrici
• Pulizia e movimentazione parti
• Rimozione polvere pre-verniciatura
• Confezionamento con termoretraimento
• Pulizia imballaggi
• Apertura sacchi e operazioni di riempimento
• Apparecchiature di stampa

Vantaggi

• Prestazioni di ionizzazione migliorate fino al 34% rispetto a progetti precedenti
• Cavo corazzato e schermato elettromagneticamente con messa a terra integrata
• Connessioni resistenti in acciaio inox verso l'alimentatore
• Cavo di alimentazione modulare per facilitare il cablaggio
• Basso consumo d'aria compressa e flusso uniforme su tutta la lunghezza
• Funzionamento silenzioso e bassa manutenzione
• Efficace fino a 20 ft (6,1 m)
• Ionizzazione senza scosse e non radioattiva
• Design modulare che consente lunghezze di sistema illimitate con flusso d'aria continuo
• Forza e flusso variabili tramite spessori e regolatori

Modelli

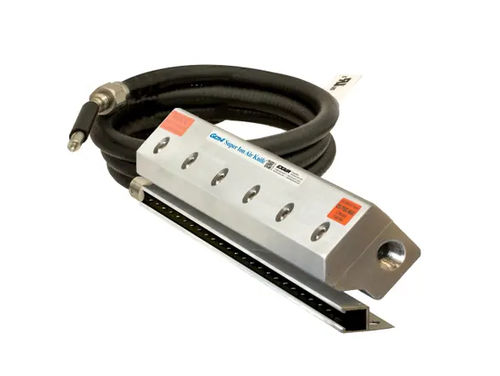

• Gen4 Super Ion Air Knife — Super Air Knife con assemblaggio barra ionizzante Gen4.
• Gen4 Super Ion Air Knife Systems — include Gen4 Super Ion Air Knife e alimentatore Gen4 Modello 7960 (115V o 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — includono Gen4 Super Ion Air Knife, alimentatore Gen4 Modello 7960, set di spessori, separatore filtro e regolatore di pressione (con accoppiatore).

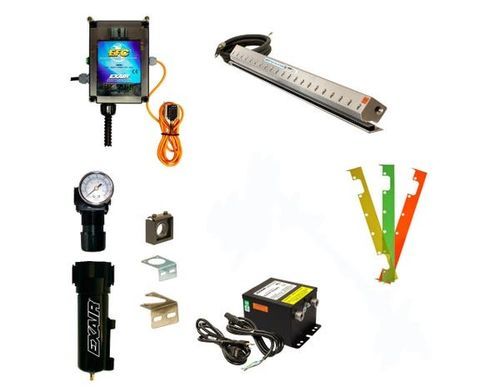

• Gen4 Deluxe Super Ion Air Knife Kits — includono Gen4 Super Ion Air Knife, alimentatore Gen4 Modello 7960, EFC, sistema di montaggio universale, set di spessori, separatore filtro e regolatore di pressione (con accoppiatore).

Modelli / Numeri di parte per lunghezza flusso d'aria
Lunghezza flusso | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Prestazioni (per piede di lunghezza)
Pressione (PSIG / BAR) | Consumo d'aria (SCFM / SLPM) | Livello sonoro (dBA) | Dissipa 5kV (secondi) a 6" (152 mm) dal target
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Specifiche

• Lunghezze nominali disponibili: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm a 2743 mm). Lunghezze speciali e lunghezze di sistema illimitate disponibili (opzioni di fabbrica non incluse).
• Cavo: 5' corazzato e schermato elettromagneticamente con massa e connettore a baionetta assemblato.
• Alimentatore: EXAIR Modello 7960 o 7961 Gen4 (5 kV) richiesto. Tensione di ingresso selezionabile (115VAC o 230VAC), cavo modulare, interruttore luminoso e fusibile primario integrato.
• Aria compressa: uscite 1/4 NPT fornite su entrambe le estremità e sul fondo della Super Air Knife; sono richieste più entrate per lame più lunghe (kit di impianto consigliati per 24" e oltre).
• Elettrico: per uso con alimentatore 5 kVrms, 5 mA (max). Le barre ionizzanti Gen4 sono senza scosse (meno di 40 µA in cortocircuito). Non usare vicino a materiali o gas infiammabili.
• Materiali: parti metalliche — alluminio; parti plastiche — UL 94 HB; emettitori — acciaio inossidabile.
• Temperatura ambiente massima: 165°F (74°C).

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Gen4® Deluxe Super Ion Air Knife™ Kit
• Include: Gen4 Super Ion Air Knife, alimentatore Gen4 (Modello 7960), Electronic Flow Control (EFC), sistema di montaggio universale, set di spessori, separatore filtro e regolatore di pressione (con accoppiatore)
• SKU esempio (kit deluxe 36"): 112236DX
• Prestazioni: consumo d'aria e tempi di dissipazione variano con la pressione di alimentazione (vedere tabella Prestazioni sopra)
• Massima distanza efficace di neutralizzazione: fino a 20 ft (6,1 m)
• Materiale degli emettitori: acciaio inossidabile
• Alimentazione: richiede alimentatore Gen4 (5 kV)
• Installazione: ingressi aria compressa 1/4 NPT; più ingressi e kit di impianto raccomandati per installazioni ≥ 24"
