Lama d'aria ionizzata con kit di raccordo Model 112160PKI Gen4 Super

per l'industria cartaceaper l'industria tipograficaper l'industria plastica

Panoramica

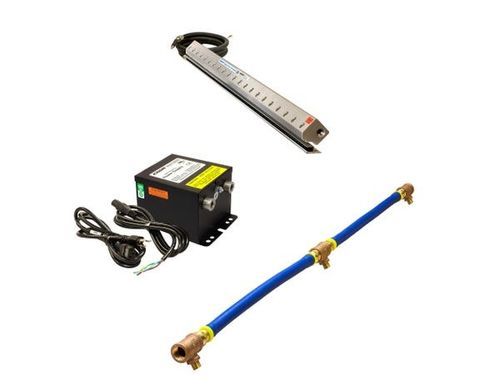

Il sistema Gen4® Super Ion Air Knife™ include la Super Air Knife con la barra ionizzante Gen4, l'alimentazione necessaria (Model 7960 o 7961 — selezionabile 115 VAC/230 VAC, 50/60 Hz) e un kit di tubazioni per semplificare l'installazione. Il sistema genera una lastra d'aria laminare ionizzata che neutralizza la carica statica ed elimina particelle su plastiche, film, lastre e altre superfici, riducendo strappi, inceppamenti e rischi di scariche. Progettato per uso industriale continuo con bassa manutenzione.

Applicazioni

• Pulizia di film e nastri
• Linee di stampaggio a iniezione e soffiaggio
• Sheeter e post-lavorazione di rifilatura
• Pulizia componenti prima dell'assemblaggio
• Rimozione polvere prima della verniciatura
• Macchine per shrink e linee di confezionamento
• Pulizia e gestione dei pacchi
• Apertura e riempimento sacchi
• Macchine da stampa e conversione

Vantaggi

• Fino al 34% di miglioramento delle prestazioni ionizzanti rispetto ai modelli precedenti
• Cavo corazzato e schermato elettromagneticamente per durabilità e protezione EMI
• Messa a terra integrata nella barra ionizzante, senza necessità di collegamento a terra separato
• Connessioni in acciaio inossidabile all'alimentazione per resistenza alla corrosione
• Cavo di alimentazione modulare che facilita instradamento e connessioni
• Basso consumo di aria compressa
• Flusso d'aria uniforme e distribuzione ionica omogenea su tutta la lunghezza
• Funzionamento silenzioso adatto agli ambienti produttivi
• Efficace fino a 6,1 m (20 ft)
• Progetto non radioattivo e privo di rischio di scosse
• Costruzione compatta e robusta, installazione semplice
• Lunghezze illimitate mediante l'accoppiamento delle unità
• Bassa manutenzione e regolazione di forza/flusso tramite set di shims

Modelli
I Gen4 Super Ion Air Knives sono disponibili in quattro varianti per adattarsi alle esigenze di installazione e prestazione:

• Gen4 Super Ion Air Knife — Super Air Knife con assemblaggio barra ionizzante Gen4.
• Gen4 Super Ion Air Knife Systems — include una Gen4 Super Ion Air Knife e l'alimentatore Model 7960 Gen4 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — include Gen4 Super Ion Air Knife, alimentatore Model 7960, set di shims, separatore filtro e regolatore di pressione con raccordo.
• Gen4 Deluxe Super Ion Air Knife Kits — aggiunge EFC (controllo elettronico del flusso) e il sistema di montaggio universale Air Knife al kit.

Tabella modelli / numeri di parte (Lunghezza flusso d'aria vs numeri di parte)
Lunghezza flusso | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Accessori e note

• Alimentatori (Model 7960 a due uscite e Model 7961 a quattro uscite) con tensione d'ingresso selezionabile (115VAC/230VAC), cavo modulare corazzato e schermato, fusibile primario integrato e interruttore luminoso; riconosciuti UL Component per USA/Canada, conformi CE e RoHS.
• Il sistema di montaggio universale Air Knife (Model 9060) fornisce un posizionamento sicuro in acciaio inox; articolazione ed estensioni dipendono dalla lunghezza della lama d'aria.
• I kit di tubazioni forniscono tubo o flessibile e raccordi adeguati per interconnettere più ingressi per prestazioni ottimali; i kit per lame in alluminio includono manometro, tubo nitrile/PVC e raccordi in ottone.
• I kit di staffe di accoppiamento consentono di unire più Air Knives per lunghezze oltre gli standard e includono piastre rigide e viti in acciaio inox.
• I set di shims sono disponibili per regolare la gap di scarico e aumentare forza/flusso; dettagli di spessore inclusi nei kit.

Specifiche tecniche

• Lunghezze disponibili: 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 e 108" (76–2743 mm). Lunghezze speciali e lunghezze illimitate tramite accoppiamento disponibili.
• Cavo: cavo corazzato di 5' protetto elettromagneticamente con messa a terra e connettore a baionetta fornito.
• Alimentazione: EXAIR Model 7960 o 7961 richiesto (5 kV); gli alimentatori includono cavo di alimentazione modulare da 6', interruttore luminoso e fusibile primario integrato.
• Aria compressa: uscite 1/4 NPT su ciascuna estremità e sul fondo; kit di tubazioni forniti per lame ≥24" per ingressi multipli.
• Elettrico: da usare con alimentatore 5 kVrms, 5 mA (max).
• Pericolo elettrico: le barre ionizzanti Gen4 sono prive di scosse (<40 μA in cortocircuito). Non usare vicino a materiali o gas infiammabili.
• Materiali: parti metalliche in alluminio; emettitori in acciaio inox; parti plastiche classificate UL 94 HB.
• Temperatura ambiente massima: 165°F (74°C).
• Prestazioni per piede (305 mm) — Pressione PSIG (BAR) | Consumo d'aria SCFM | Consumo d'aria SLPM | Livello sonoro dBA | Dissipa 5 kV (secondi):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
