Lama d'aria ionizzata di protezione 8109

eliminazione di carica staticaper l'industria cartaceaper l'industria tipografica

Panoramica

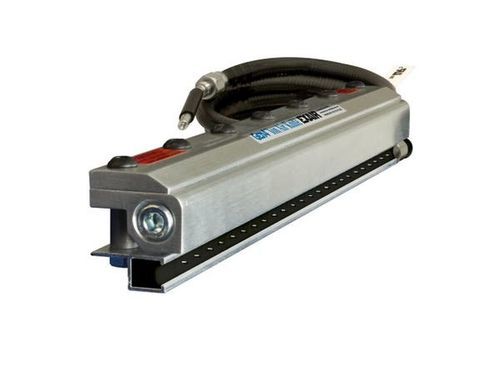

Il Gen4® Standard Ion Air Knife™ di EXAIR utilizza la Standard Air Knife (amplificazione aria 30:1) per generare una lama di aria ionizzata verso superfici cariche. Rimuove la carica elettrostatica da plastiche, nastri, fogli e altre superfici per ridurre strappi, inceppamenti e scosse pericolose. Consumo d'aria e rumore leggermente superiori rispetto al Gen4 Super Ion Air Knife (40:1). Portata efficace fino a 20 ft (6,1 m).

Vantaggi

• Miglioramento prestazioni del 30%
• Cavo corazzato e schermato elettromagneticamente
• Messa a terra integrata — nessuna connessione di terra aggiuntiva necessaria
• Connessioni in acciaio inox verso l'alimentazione
• Amplificazione aria 30:1 per ridurre il consumo di aria compressa
• Bassa manutenzione, senza rischio di scosse e non radioattivo
• Forza e portata variabili; efficace fino a 20 ft (6,1 m)
• Design compatto e robusto; lunghezze di sistema illimitate

Modelli

• Gen4 Standard Ion Air Knife — include la Standard Air Knife e l'assieme Gen4 Ionizing Bar. Alimentazione non inclusa.
• Sistemi Gen4 Standard Ion Air Knife — includono una Gen4 Standard Ion Air Knife e l'alimentatore Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Kit Gen4 Standard Ion Air Knife — includono la lama, l'alimentatore Model 7960, set di spessori (shim), separatore filtro e regolatore di pressione (con accoppiatore).
• Kit Gen4 Deluxe Standard Ion Air Knife — includono la lama, l'alimentatore Model 7960, EFC, sistema di montaggio universale, set di spessori, separatore filtro e regolatore (con accoppiatore).

Tabella modello / lunghezza
Lunghezza | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Accessori (sintesi)
Alimentatori — Modelli 7960 (2 uscite) e 7961 (4 uscite) disponibili per 115 VAC o 230 VAC, 50/60 Hz. Includono cavo di alimentazione modulare da 6' (1,83 m) e interruttore con spia. Riconosciuti UL Component, conformi CE e RoHS.

Sistema di montaggio universale — Model 9060 fornisce posizionamento sicuro per qualsiasi EXAIR Air Knife; montaggio superiore possibile su qualsiasi lunghezza, montaggio inferiore possibile sulle Standard Ion Air Knives da 9" (229 mm) o più. Articolabile; estensione massima 30" (762 mm).

Kit di tubazioni per Air Knife — per lame da 24" in su; includono tubi/marce e raccordi di dimensione adeguata e manometro per lame in alluminio.

Kit di staffe di accoppiamento — uniscono più Air Knife per lunghezze estese; includono piastrine e viti in acciaio inox con accesso per ingressi aria compressa.

Set di spessori (shim) — impostano il gap di scarico per regolare forza e portata. Spessori tipici per lame in alluminio: .001" (0,03 mm), .002" (0,05 mm) installato, .003" (0,08 mm), .004" (0,10 mm).

Prestazioni (per piede / 305 mm)
Pressione (PSIG) | BAR | Consumo d'aria (SCFM) | Consumo d'aria (SLPM) | Livello sonoro (dBA) | Dissipa 5 kV (secondi)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* per piede (305 mm) di lunghezza. ** misurazione a 6" (152 mm) dall'obiettivo.

Specifiche / Materiali

• Lunghezze disponibili: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Lunghezze speciali e sistemi illimitati disponibili.
• Cavo: 5' (1,52 m) di cavo corazzato e schermato elettromagneticamente incluso.
• Alimentazione: EXAIR Model 7960 o 7961 (5 kV) richiesta; le alimentazioni includono cavo da 6' (1,83 m) e interruttore luminoso.
• Aria compressa: uscite 1/4 NPT ad entrambe le estremità della Standard Air Knife.
• Elettrico: per uso con alimentazione 5 kVrms, 5 mA (max); le barre ionizzanti Gen4 sono senza rischio di scossa (< 40 μA in cortocircuito).
• Materiali: parti metalliche — alluminio; emettitori — acciaio inox; parti plastiche UL 94 HB.
• Temperatura ambiente max: 165°F (74°C).
• Rapporto di amplificazione aria: 30:1. Portata efficace del getto ionizzato: fino a 20 ft (6,1 m).
• Non radioattivo, bassa manutenzione, forza e portata variabili.

Caratteristiche / specifiche tecniche

• Marca: EXAIR
• Modello commerciale: Gen4® Standard Ion Air Knife™
• Amplificazione aria: 30:1
• Lunghezze standard: 76 mm a 1219 mm (3" a 48")
• Cavo schermato fornito: 5' (1,52 m)
• Alimentazione ad alto voltaggio richiesta: Model 7960 / 7961 (5 kV)
• Connessioni aria: 1/4 NPT a ogni estremità
• Materiali: corpo in alluminio, emettitori in acciaio inox
• Temp. ambiente massima: 165°F (74°C)
