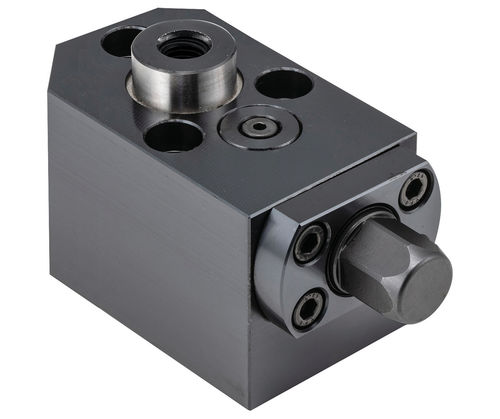

Supporto per pezzi da lavorare PTNS1 series

per linea di produzionein acciaioa molla

Panoramica del prodotto
Questo supporto di lavoro a molla previene vibrazioni e deviazioni del pezzo durante lavorazioni pesanti. Il pistone si abbassa quando il pezzo viene caricato e si blocca ruotando la testa esagonale. L'albero di bloccaggio con testa esagonale può essere azionato manualmente o con una chiave a impulsi, permettendo l'uso con avvitatori per dadi su linee di produzione automatizzate. Corpo: acciaio 1050 con finitura ossido nero. Testa esagonale e albero di bloccaggio: acciaio 4135, tempra e rinvenimento, finitura ossido nero.

Opzioni / varianti

• PTNS1-12 — H: 57 mm; Filetto: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; Coppia di serraggio ammissibile: 29,5 ft/lbs; Capacità di supporto: 1124 lbs; Forza molla pistone: 3,4–6,7 lbs
• PTNS1-16 — H: 72 mm; Filetto: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; Coppia di serraggio ammissibile: 59,0 ft/lbs; Capacità di supporto: 2248 lbs; Forza molla pistone: 3,4–6,7 lbs

Media e documentazione

• Istruzioni - Manutenzione (PDF)
• Specifiche (PDF)
• Video prodotto - PTNS1 (video)

Specifiche tecniche

• Modello / Denominazione: PTNS1
• Tipo di prodotto: Supporto di lavoro a molla con bloccaggio a testa esagonale; compatibile con avvitatori per dadi
• Materiale corpo: acciaio 1050, finitura ossido nero
• Materiale testa esagonale e albero: acciaio 4135, temprato e rinvenuto, finitura ossido nero
• Destinazione d'uso: Previene vibrazioni e deviazioni del pezzo; adatto a lavorazioni pesanti e linee automatizzate
• Metodo di bloccaggio: La testa esagonale blocca la posizione del pistone; azionabile manualmente o con chiave a impulsi/avvitatore per dadi
• Varianti disponibili: PTNS1-12, PTNS1-16
