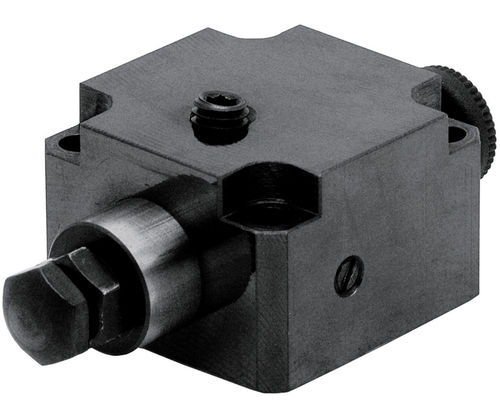

Supporto per pezzo singolo BJ351-A

in acciaio al carbonioin materia plasticaorizzontale

Panoramica del prodotto
Questo supporto pezzo orizzontale è progettato per evitare vibrazioni (chatter) e deviazioni del pezzo durante la lavorazione. Spingere o tirare la manopola per ritirare il pistone durante il carico, regolare il mandrino alla posizione di contatto richiesta e bloccare con la vite a testa sferica. Corpo e mandrino regolabile in acciaio 1045 con finitura ossido nero; manopola in poliammide.

Caratteristiche principali

• Previene vibrazioni e deviazioni del pezzo
• Pistone retrattile con mandrino regolabile per un carico agevole (manopola push/pull)
• Contatto bloccabile mediante vite a testa sferica
• Corpo e mandrino regolabile: acciaio 1045 finitura ossido nero
• Manopola: poliammide

Opzioni articolo

• BJ351-06001A (SKU 142662): Filetto M6x1.00, Corsa S = 6 mm, Capacità di supporto = 340 lbs, Coppia raccomandata = 2.6 ft/lbs
• BJ351-08001A (SKU 142663): Filetto M8x1.25, Corsa S = 10 mm, Capacità di supporto = 560 lbs, Coppia raccomandata = 5.9 ft/lbs
• BJ351-12001A (SKU 142664): Filetto M12x1.75, Corsa S = 20 mm, Capacità di supporto = 1120 lbs, Coppia raccomandata = 16.2 ft/lbs

Media
È disponibile un video prodotto e un PDF con le specifiche per questo prodotto (vedere sezione media).

Specifiche tecniche

• Modello / denominazione: BJ351-A
• Tipo: Supporto pezzo orizzontale, a molla
• Materiale del corpo: acciaio 1045 con finitura ossido nero
• Materiale del mandrino regolabile: acciaio 1045 con finitura ossido nero
• Materiale della manopola: poliammide
• Funzionamento: spingere o tirare la manopola per ritirare il pistone; regolare il mandrino e bloccare con la vite a testa sferica
• Opzioni filettatura/taglia disponibili: M6, M8, M12 (vedere Opzioni articolo)
• Capacità di supporto per SKU: 340 lbs (BJ351-06001A), 560 lbs (BJ351-08001A), 1120 lbs (BJ351-12001A)
• Coppie di serraggio raccomandate per SKU (ft/lbs): 2.6 (M6), 5.9 (M8), 16.2 (M12)
