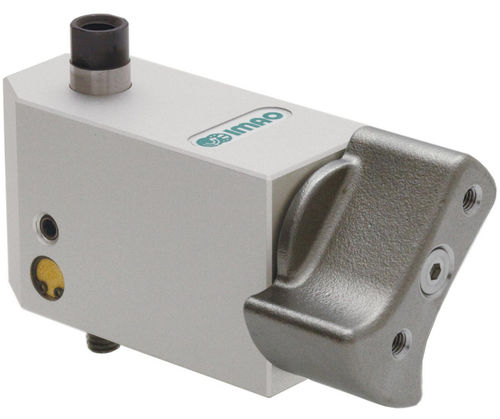

Supporto per pezzo singolo BJ371

in alluminioin acciaio inossidabilein acciaio

Panoramica del prodotto
Questo supporto di lavoro a molla di precisione offre una capacità di supporto stabile e mantiene l'accuratezza dell'altezza del pezzo. L'unità dispone di bloccaggio di precisione con funzionamento a tocco singolo e può essere azionata manualmente o tramite controllo remoto. Ruotare la manopola di 45° a sinistra o a destra per passare dalle posizioni di sblocco a quelle di bloccaggio.

Materiali
Corpo: alluminio 5052A anodizzato.
Pistone: acciaio SK95, temprato e rinvenuto, finitura ossido nero.
Manopola: acciaio inossidabile 303.

Funzionamento e caratteristiche
Bloccaggio di precisione a tocco singolo per blocco/sblocco rapido. Compatibile con controllo remoto. Rotazione della manopola di 45° per inserire/disinserire il blocco. Progettato per mantenere una forza di supporto costante e l'accuratezza dell'altezza del pezzo durante la lavorazione.

Parte/e disponibili
ID: 142678 | SKU: BJ371-05001 | Numero parte: BJ371-05001 | T (Filetto): M3×0.50 Profondità 6 | T1 (Filetto): M5×0.80 | T2 (Filetto): M5 | D (Diametro superficie di contatto) mm: 8 | S (Corsa) mm: 3 | R (Raggio maniglia) mm: 17.5 | R1 (Raggio presa maniglia) mm: 15 | Capacità di supporto (lbs): 90

Dettagli della parte
Filetto mm: M3×0.50 Profondità 6
Filetto mm: M5×0.80
Filetto mm: M5
Diametro superficie di contatto mm: 8
Corsa mm: 3
Raggio maniglia mm: 17.5
Raggio presa maniglia mm: 15
Capacità di supporto (lbs): 90

Caratteristiche / specifiche tecniche

• Modello: BJ371
• Materiale principale (corpo): alluminio 5052A anodizzato
• Materiale/finitura pistone: acciaio SK95, temprato e rinvenuto, finitura ossido nero
• Materiale manopola: acciaio inossidabile 303
• Bloccaggio di precisione a tocco singolo; rotazione 45° per bloccare/sbloccare
• Compatibile con controllo remoto
• Diametro superficie di contatto: 8 mm
• Corsa: 3 mm
• Raggio maniglia: 17.5 mm
• Raggio presa maniglia: 15 mm
• Capacità di supporto: 90 lbs
• Esempio di parte disponibile: BJ371-05001 (SKU ID 142678)
