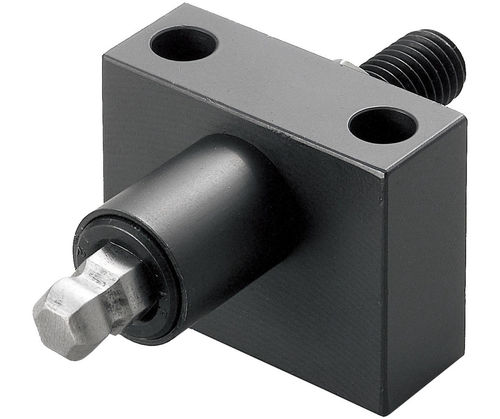

Supporto di componenti BJ650 series

in acciaio al carbonio

Descrizione prodotto
Utilizzare questa unità di controllo remoto per azionare a distanza i supporti di lavoro BJ350 e BJ351. Realizzata in acciaio 1045 con finitura ossido nero, la BJ650 è disponibile in più varianti di filettatura/dimensione per adattarsi a differenti misure e corse. Ordinare il codice SKU corrispondente alla filettatura e alla corsa necessarie per il supporto BJ350 o BJ351.

Media

• Specifiche (PDF)
• Operazione remota (foto)
• Video prodotto

Opzioni pezzo (tabella)
Dettaglio | ID | SKU | Numero parte | Filetto T | D | D1 | L | L1 | L2 | W | W1 | W2 | H | H1 | Corsa S | Uso con supporto di lavoro | PN
142679 | BJ650-06001 | BJ650-06001 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 22 | 16 | 4 | BJ350-06001
142680 | BJ650-06002 | BJ650-06002 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 26 | 20 | 4 | BJ351-06001
142681 | BJ650-08001 | BJ650-08001 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 27 | 19.2 | 4 | BJ350-08001
142682 | BJ650-08002 | BJ650-08002 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 33 | 25.2 | 4 | BJ351-08001
142683 | BJ650-10001 | BJ650-10001 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 32 | 22.2 | 5 | BJ350-10001
142684 | BJ650-10002 | BJ650-10002 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 40 | 30.7 | 5 | BJ351-10001
142685 | BJ650-12001 | BJ650-12001 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 36 | 25.2 | 5 | BJ350-12001
142686 | BJ650-12002 | BJ650-12002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 49 | 38.2 | 5 | BJ351-12001
142687 | BJ650-16002 | BJ650-16002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 54 | 43.7 | 5 | BJ351-16001

Caratteristiche / Specifiche tecniche

• Modello: BJ650
• Applicazione: Unità di controllo remoto per supporti di lavoro BJ350 e BJ351
• Materiale: Acciaio 1045
• Finitura: Ossido nero
• Opzioni di filetto/dimensione e dati dimensionali inclusi nella tabella sopra (varianti M6, M8, M10, M12 con lunghezze e corse differenti)
• Compatibile con: Supporti di lavoro a molla BJ350 e BJ351
