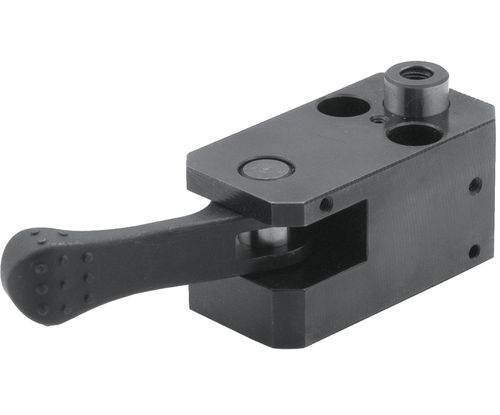

Supporto per pezzo singolo BJ352 series

per pezzi da lavorarein acciaioin acciaio al carbonio

Panoramica
Il supporto di lavoro a molla BJ352 si comprime sotto il pezzo e si blocca mediante una maniglia a camma. La direzione di bloccaggio è reversibile (orario ↔ antiorario) rimuovendo il perno di ritegno. Una molla a disco integrata evita lo allentamento. Corpo: acciaio 1045 con finitura ossido nero. Pistone: acciaio SK95, temprato e rinvenuto, finitura ossido nero. Maniglia a camma: acciaio 4140, temprato e rinvenuto, finitura ossido nero.

Varianti prodotto

• BJ352-05001 (SKU: BJ352-05001) — Filettature: M4 / M5×0.80 (Profondità 8). Corsa: 5 mm. Carico ammesso: 18 lbs. Capacità di supporto: 110 lbs.
• BJ352-06001 (SKU: BJ352-06001) — Filettature: M5 / M6×1.00 (Profondità 10). Corsa: 6 mm. Carico ammesso: 22 lbs. Capacità di supporto: 160 lbs.
• BJ352-08001 (SKU: BJ352-08001) — Filettature: M6 / M8×1.25 (Profondità 15). Corsa: 8 mm. Carico ammesso: 34 lbs. Capacità di supporto: 200 lbs.
• BJ352-10001 (SKU: BJ352-10001) — Filettature: M8 / M10×1.50 (Profondità 15). Corsa: 10 mm. Carico ammesso: 45 lbs. Capacità di supporto: 270 lbs.

Media
Video prodotto disponibile per questo modello. PDF delle specifiche disponibile per questo modello.

Caratteristiche / Specifiche tecniche

• Metodo di bloccaggio: maniglia a camma che blocca il cilindro a molla compresso dal pezzo.
• Direzione di bloccaggio: reversibile; modificabile orario/antiorario rimuovendo il perno di ritegno.
• Anti-allentamento: molla a disco integrata che impedisce il rilascio accidentale.
• Materiale e finitura del corpo: acciaio 1045 con finitura ossido nero.
• Materiale e trattamento del pistone: acciaio SK95, temprato e rinvenuto, finitura ossido nero.
• Materiale e trattamento della maniglia a camma: acciaio 4140, temprato e rinvenuto, finitura ossido nero.
• Varianti disponibili con dimensioni filettate, corsa e valori di carico come indicato sopra.
• Più varianti dimensionali fornite — consultare la documentazione tecnica per le dimensioni complete (D, L, L1, L2, L3, W, W1, W2, H, H1, H2, R, Corsa).
