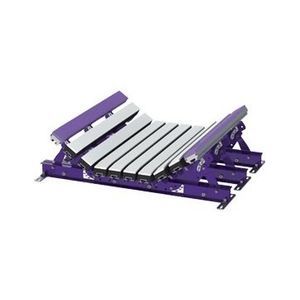

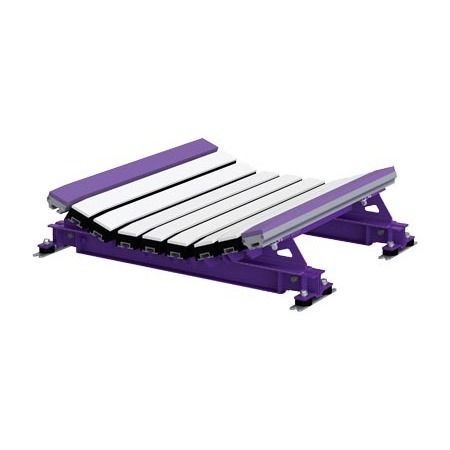

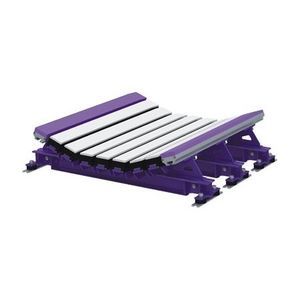

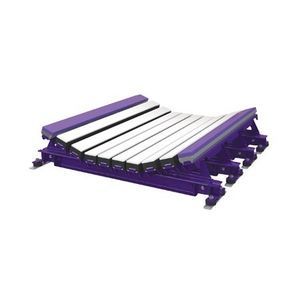

Letto di impatto per stazione di carico di trasportatore a nastro DRX™ 200

I letti di impatto DRX-143-100 sono progettati per offrire la massima protezione della cintura nella zona di carico integrando componenti assorbenti d'impatto nell'intera struttura del letto.

Caratteristiche e vantaggi

• Sistema completo progettato per proteggere il nastro trasportatore nel punto di carico.
• Esclusiva tecnologia di riduzione della velocità che include supporti per barre d'impatto e montaggi di isolamento, fornendo due livelli di riduzione dell'energia di impatto.
• Design Slide-Out Service che consente manutenzione e sostituzione componenti rapide e sicure.
• Disponibile in più angoli di tramoggia e lunghezze del letto per adattarsi a diverse installazioni.

Requisiti di shim per DRX200, DRX750 e DRX1500

• Tabella: rulli CEMA C o D (5" / 125 mm) e CEMA C o D (6" / 150 mm)
  • DIMENSIONE LETTO | CEMA C O D, 5" (125 mm) | CEMA C O D, 6" (150 mm)
  • 24"–36" (600–900 mm) | Usare (1) kit shim; rialzare il rullo di 0,5" (13 mm) | Nessun kit richiesto
  • 42"–72" (1050–1800 mm) | Nessun kit richiesto | Usare (1) SHIM-KITL; rialzare il letto di 0,5" (13 mm)
• Tabella: rulli CEMA E (6" / 150 mm) e CEMA E (7" / 175 mm)
  • DIMENSIONE LETTO | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Usare (3) SHIM-KITL; rialzare il letto di 1,5" (38 mm) | Usare (4) SHIM-KITL; rialzare il letto di 2" (50 mm)
  • 72" (1800 mm) | Usare (4) SHIM-KITL; rialzare il letto di 2" (50 mm) | Usare (5) SHIM-KITL; rialzare il letto di 2,5" (64 mm)

Installazione

• La Impact Bed Handy Wrench è utile durante l'installazione e la manutenzione. Consultare gli strumenti di installazione e le istruzioni disponibili per ulteriori indicazioni.

Specifiche tecniche

• Modello / Serie: DRX-143-100 Impact Beds
• Velocità massima del nastro: 1000 fpm (5 m/s)
• Intervallo di temperatura: -40° a 180° F (-40° a 82° C)
• Materiale della barra d'impatto: polietilene UHMW, cuscinetto in gomma ed estrusione in alluminio
• Classe di energia d'impatto: fino a 200 lb-ft (DRX200)
• Larghezze disponibili: 24" a 72" (600 a 1800 mm)
• Angoli di tramoggia: 20° e 35° (altri angoli su richiesta)
• Lunghezze del letto: 4' (1,2 m) e 5' (1,5 m)
