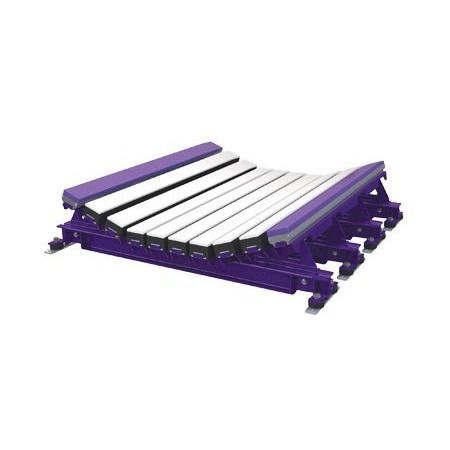

Letto di impatto per stazione di carico di trasportatore a nastro DRX™ 1500

Panoramica
I Letti d'impatto DRX™ 1500 sono sistemi di supporto per nastri trasportatori assorbenti agli urti, progettati per fornire la massima protezione al nastro nella zona di carico. Il sistema integra componenti strutturali robusti e caratteristiche proprietarie di riduzione dell'energia per aumentare la durabilità e semplificare la manutenzione.

Caratteristiche e vantaggi

• Sistema completo progettato per una protezione superiore del nastro nella zona di carico
• Velocity Reduction Technology™ esclusiva con Supporti per Barre d'Impatto e Montaggi di Isolamento che forniscono due livelli di riduzione dell'energia d'impatto
• Manutenzione facilitata con il design Slide-Out Service
• Angoli di scodellamento disponibili: 20° e 35° (altri angoli disponibili su preventivo)
• Lunghezze del letto disponibili: 4' (1,2 m) e 5' (1,5 m)

Installazione

• Si raccomanda l'Impact Bed Handy Wrench per manutenzione e installazione (vedere Strumenti di installazione)

Requisiti di spessoramento (shim requirements)

• Per rulli C o D (5 in / 125 mm e 6 in / 150 mm):
  • Dimensione letto d'impatto 24–36 in (600–900 mm): usare (1) kit shim; alzare il rullo di 0,5 in (13 mm) [rulli 5 in: usare (1) kit; rulli 6 in: nessun kit richiesto]
  • Dimensione letto d'impatto 42–72 in (1050–1800 mm): nessun kit richiesto [rulli 5 in]; usare (1) SHIM-KITL; alzare il letto di 0,5 in (13 mm) [rulli 6 in]
• Per rulli CEMA E (6 in / 150 mm e 7 in / 175 mm):
  • Dimensione letto d'impatto 36–60 in (900–1500 mm): usare (3) SHIM-KITL; alzare il letto di 1,5 in (38 mm) [rulli 6 in]; usare (4) SHIM-KITL; alzare il letto di 2 in (50 mm) [rulli 7 in]
  • Dimensione letto d'impatto 72 in (1800 mm): usare (4) SHIM-KITL; alzare il letto di 2 in (50 mm) [rulli 6 in]; usare (5) SHIM-KITL; alzare il letto di 2,5 in (64 mm) [rulli 7 in]

Documenti e media (selezionati)

• Manuale di istruzioni e scheda prodotto disponibili (vedere documenti prodotto)
• Video dimostrativo: DRX™ Impact Beds Demonstration Video

Specifiche tecniche

• Velocità massima del nastro: 1000 fpm (5 m/sec)
• Intervallo di temperatura massimo: -40°F a 180°F (-40°C a 82°C)
• Materiale della barra d'impatto: polietilene UHMW, cuscinetto in gomma ed estrusione in alluminio
• Energia d'impatto / classificazione: 750 - 1500 lb-ft (100 - 200 kg-m); per DRX1500 la categoria di energia d'impatto è indicata come 750 a 1500 lb-ft
• Disponibile per larghezze nastro: 24 a 72 in (600 a 1800 mm)
• Angoli di scodellamento offerti: 20° e 35° (altri angoli disponibili su preventivo)
• Lunghezze del letto: 4' (1,2 m) e 5' (1,5 m)
