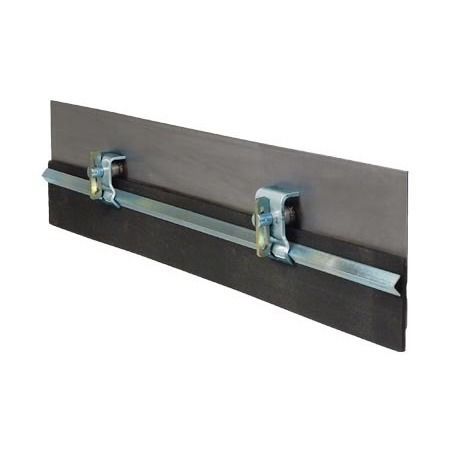

Briglia di fissaggio RMC1 series

Il morsetto di skirt RMC1 fissa il pannello skirt e la gomma skirt nelle zone di carico del nastro trasportatore per ridurre lo sversamento di materiale, le operazioni di pulizia e i fermi del nastro.

Caratteristiche e vantaggi

• Installazione semplice con poche parti e istruzioni passo passo
• Accesso di servizio sicuro dal lato del nastro per installazione e manutenzione
• Regolazione rapida tramite cunei di bloccaggio sui perni di serraggio
• Perno antivibrazione per mantenere il perno bloccato durante il funzionamento
• Modello LS (Limited Space) disponibile per spazi ristretti e attrezzature portatili
• Opzione Pick-A-Length (PAL) PAK per requisiti di lunghezza speciali o maggiori
• PAL PAK a bullone disponibile quando la saldatura non è possibile

Installazione

• Pannello skirt e gomma non inclusi
• Un morsetto di skirt include due piastre di serraggio (Standard o LS), due perni di serraggio e una barra di serraggio da 4' (1,2 m)
• Il Pick-A-Length (PAL) PAK contiene 2 piastre e 2 perni — il cliente fornisce la barra di serraggio (1" x 1" x 1/8" angolare) alla lunghezza richiesta

PAL PAKs per lunghezza del sistema

• Lunghezza sistema skirting → PAL PAKs necessari
  • 1'-4' (0,3 m–1,2 m): 1
  • 5'-8' (1,5 m–2,4 m): 2
  • 9'-12' (2,8 m–3,8 m): 3
  • 13'-16' (4,0 m–4,9 m): 4
  • 17'-20' (5,2 m–6,1 m): 5

Caratteristiche tecniche / specifiche

• Dimensione modulo: 4' (1200 mm)
• Gamma spessori gomma skirt: 5/16" a 3/4" (8 a 19 mm)
• Altezza totale: Standard 7" (180 mm); LS 4,5" (115 mm)
• Distanza perno — barra di serraggio: Standard 4" (100 mm); LS 2,5" (65 mm)
• Incluso con un morsetto di skirt standard: 2 piastre di serraggio (Standard o LS), 2 perni, 1 barra di serraggio (4' / 1,2 m)
• Il PAL PAK contiene 2 piastre e 2 perni; la barra di serraggio è fornita dal cliente (1" x 1" x 1/8" angolare) alla lunghezza richiesta
