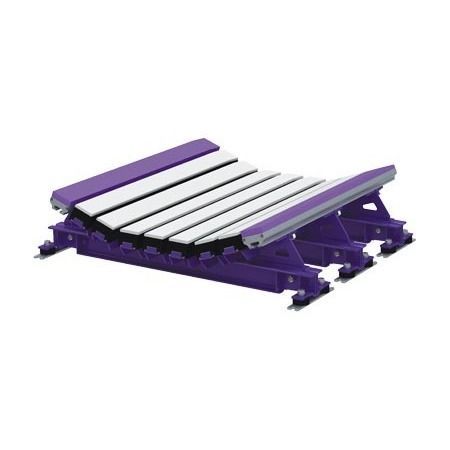

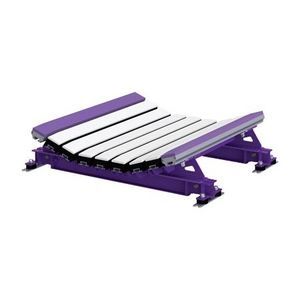

Letto di impatto per stazione di carico di trasportatore a nastro DRX™ 750

I letti d'impatto DRX™ 750 sono letti d'impatto per nastri trasportatori di servizio pesante, progettati per offrire la massima protezione della cintura nella zona di carico. Il sistema integra la Velocity Reduction Technology™ e componenti robusti per assorbire l'energia d'impatto semplificando la manutenzione.

Caratteristiche e vantaggi

• Sistema completo progettato per una protezione superiore della cintura nell'area di carico
• Velocity Reduction Technology™ esclusiva, inclusi Impact Bar Supports e Isolation Mounts, offre due livelli di riduzione della forza d'impatto
• Manutenzione facilitata con Slide-Out Service
• Angoli di convogliamento: 20° e 35° (altri angoli disponibili su richiesta)
• Lunghezze del letto disponibili: 4' (1200 mm) e 5' (1500 mm)

Installazione

• La chiave Impact Bed Handy Wrench è raccomandata per la manutenzione e l'installazione (vedere Strumenti di installazione)

Requisiti di spessori (sintesi delle tabelle)

• Per rulli CEMA C o D (5" / 125 mm e 6" / 150 mm):
  • 24"–36" (600–900 mm): rulli 5" — usare (1) kit di spessori e alzare il rullo di 0,5" (13 mm); rulli 6" — nessun kit richiesto
  • 42"–72" (1050–1800 mm): rulli 5" — nessun kit richiesto; rulli 6" — usare (1) SHIM-KITL e alzare il letto di 0,5" (13 mm)
• Per rulli CEMA E (6" / 150 mm e 7" / 175 mm):
  • 36"–60" (900–1500 mm): rulli 6" — usare (3) SHIM-KITL e alzare il letto di 1,5" (38 mm); rulli 7" — usare (4) SHIM-KITL e alzare il letto di 2" (50 mm)
  • 72" (1800 mm): rulli 6" — usare (4) SHIM-KITL e alzare il letto di 2" (50 mm); rulli 7" — usare (5) SHIM-KITL e alzare il letto di 2,5" (64 mm)

Specifiche tecniche

• Modello: DRX™ 750
• Produttore: Flexco
• Velocità massima della cintura: 1000 fpm (5 m/sec)
• Intervallo di temperatura massimo: -40°F a 180°F (-40°C a 82°C)
• Materiale delle barre d'impatto: polietilene UHMW, cuscinetto in gomma ed estrusione in alluminio
• Energia d'impatto / Classe d'impatto: DRX750 — 200 a 750 lb-ft (≈25–100 kg·m)
• Larghezze della cintura disponibili: 24" a 72" (600 a 1800 mm)
• Lunghezze del letto: 4' (1,2 m) e 5' (1,5 m)
• Angoli di convogliamento: 20° e 35° (altri angoli disponibili su richiesta)
• Esempi di portata (ton/hr): circa 8.100 a 19.000 ton/hr a seconda della larghezza della cintura e della lunghezza del letto (varia per variante)
• Manutenzione: Slide-Out Service per un accesso facilitato; strumento di installazione compatibile: Impact Bed Handy Wrench
• Ricambi e accessori disponibili: Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (varianti UHMW), Shim Kits, Slider Bars, Handy Wrench, ecc.
