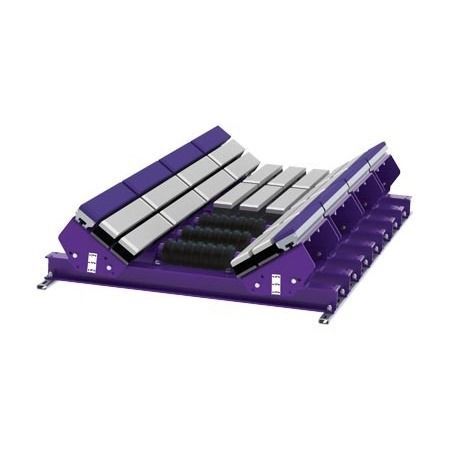

Letto di impatto per stazione di carico di trasportatore a nastro MIB24-2H

Panoramica

I lettini d'impatto modulari sono progettati per offrire la massima capacità e contenimento nella e intorno alla zona di carico. L'ingombro modulare da 2' (600 mm) consente di configurare sezioni a barre ad alto impatto e sezioni scorrevoli a impatto ridotto per ottimizzare le prestazioni sulla zona di carico.

Caratteristiche e vantaggi

• Manutenzione rapida e semplice con vasca estraibile e rimozione della sezione centrale
• Tutte le barre sono smussate per funzionare con nastri reversibili
• Combinazione senza interruzioni di sezioni scorrevoli e lettini d'impatto per prestazioni ottimizzate sui diversi punti di carico
• Costruzione: CEMA D
• Opzioni di angolo della vasca regolabili: 20°, 35°, 45°
• Sezioni modulari da 2' (600 mm) per un design flessibile della zona d'impatto

Installazione

• Sono disponibili set di idler regolabili, progettati per il posizionamento tra più lettini per mantenere l'allineamento e facilitare la manutenzione

Specifiche tecniche

• Velocità massima del nastro: 1000 fpm (5 m/sec)
• Intervallo di temperatura massima: -40°F a 180°F (-40°C a 82°C)
• Ingombro sezionale: sezioni da 2' (600 mm)
• Costruzione: CEMA D
• Angolo vasca regolabile: 20°, 35°, 45°
• Materiale barre scorrevoli: UHMW polietilene 1" (25 mm) ed estrusione in alluminio
• Materiale barre d'impatto: UHMW polietilene 1" (25 mm), cuscinetto in gomma e base in acciaio
• Energia d'impatto (per tipo):
  • MSB (slider): fino a 200 lb-ft (fino a 25 kg-m)
  • MIB (impact): fino a 1500 lb-ft (fino a 200 kg-m)
• Disponibile per larghezze nastro: 24" a 72" (600 a 1800 mm)
• Requisiti di spessoramento (in base alle dimensioni del lettino d'impatto e al tipo di idler):
  • Idler CEMA C o D (5" / 125 mm):
    • 24"–36" (600–900 mm): utilizzare (1) kit di spessori; alzare l'idler di 0,5" (13 mm)
    • 42"–72" (1050–1800 mm): nessun spessoramento
  • Idler CEMA C o D (6" / 150 mm):
    • 24"–36" (600–900 mm): nessun spessoramento
    • 42"–72" (1050–1800 mm): utilizzare (1) kit di spessori; alzare il lettino di 0,5" (13 mm)
  • Idler CEMA E (6" / 150 mm e 7" / 175 mm):
    • 36"–60" (900–1500 mm): utilizzare (3) kit di spessori; alzare il lettino di 1,5" (38 mm) per idler da 6"; utilizzare (4) kit di spessori; alzare il lettino di 2" (50 mm) per idler da 7"
    • 72" (1800 mm): utilizzare (4) kit di spessori; alzare il lettino di 2" (50 mm) per idler da 6"; utilizzare (5) kit di spessori; alzare il lettino di 2.5" (64 mm) per idler da 7"
