Guida lineare a pattino FSL60IS-H1compattalargaregolabile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- a pattino
- Altre caratteristiche
- compatto, ad alta precisione, per flangia, per carichi pesanti, a motore, silenziato, regolabile, in alluminio, con doppio binario, in acciaio inossidabile, automatico, ad alta rigidità, senza manutenzione, su misura, anticorrosione, a binario, largo, con velocità elevate di traslazione, senza lubrificazione
- Lunghezza del binario
Max.: 1.200 mm
(47,24 in)Min.: 50 mm
(1,97 in)- Larghezza del binario
60 mm
(2,36 in)- Carico
Max.: 40 kgf
Min.: 10 kgf
- Velocità
Max.: 500 mm/s
Min.: 60 mm/s
- Precisione
0,02 mm
(0 in)
Descrizione
Applicazione di movimento lineare Sistema di posizionamento Guida a binario motorizzata Tabella industriale XYZ Fase Robot a portale
Serie: FSL60IS-H1
Gamma di corse: 50mm-1200mm
Precisione di posizione: 0,02 mm
Velocità massima: 500 mm/s
Carico massimo: 40 kg
Livello IP: IP51
Caso di studio
Il cliente è un'azienda di apparecchiature per il collaudo dei materiali. Questo prodotto viene utilizzato principalmente per filtrare se i prodotti soddisfano gli standard di qualità.
Il modulo richiede un carico di 30 kg ed è completamente chiuso a prova di spruzzi, con una precisione operativa di ±0,02 mm.
Abbiamo scelto il modulo FSL60 per la sua capacità di carico di 40 kg. In base alle richieste del cliente, il nostro team tecnico ha progettato la seguente struttura.
Design chiave

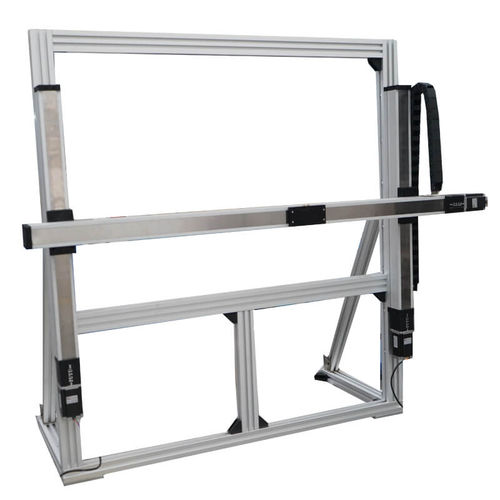

FSL60-XY-H1 a montaggio verticale con telaio profilato.
Tra questi, quello inferiore è lungo 1220 mm, i due smussati sono lunghi 800 mm e hanno un profilo da 4040. Il resto dei profili sono tutti di 4060.
A ogni connessione vengono aggiunti connettori triangolari.
---
