Guida lineare con vite a sfere FTH14FSK80FSK40IS-TM

compatta2 assiad alta prestazione

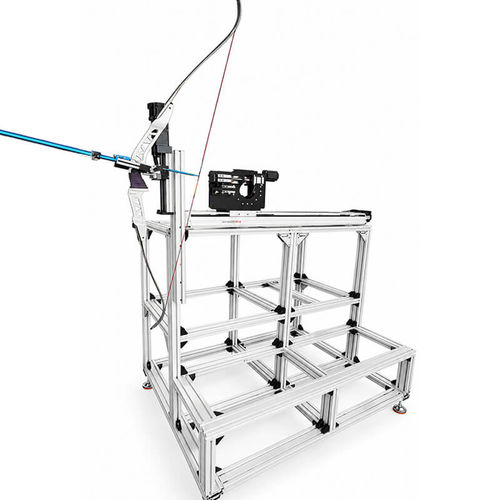

Breve descrizione: Il tester per tiro con l'arco FTH14, FSK80 e FSK40 è stato aggiornato con l'automazione. Dotato di meccanismi automatici di incordatura e rilascio, corsa di 100 mm e carico nominale di 10 kg. Supporta il bloccaggio automatico, i test ciclici e la raccolta dati per il funzionamento senza presidio.

Dettagli principali:

• Corsa personalizzata: FSK80 – 100 mm, FSK40 – 50 mm, FTH14 – 1300 mm
• Precisione di posizionamento ripetibile (indicato nella scheda prodotto): ±0,01 mm
• Serie: FTH14FSK80FSK40IS-TM
• Intervallo di bracciata: 50mm-1250mm
• Larghezza del modulo: 135 mm
• Precisione di ripetizione del posizionamento (altro riferimento presente nella pagina): 0,02 mm
• Guida: 5/10/20 mm
• Gamma di velocità: 250/500/1000 mm/s²
• Capacità di carico orizzontale: 110/90/40 kg
• Capacità di carico verticale: 30/25/10 kg

Caratteristiche generali: Il modulo lineare a doppio binario sviluppato da FUYU ha una larghezza del corpo di 14 cm, che garantisce un funzionamento più fluido e una maggiore stabilità. Offre bassa rumorosità e elevata capacità di carico. È progettato per applicazioni internazionali in dispositivi automatici per operazioni di posizionamento, bloccaggio e trasporto, inclusi assemblaggio elettronico, dispositivi di iniezione e riempimento di liquidi, saldatura a fusione a punti, posizionamento e inserimento per circuiti stampati e wafer box, e colonne di aggancio di oggetti.

Nota sulla gamma di sistema (informazioni di prodotto/fabbrica): I sistemi di posizionamento multiasse possono essere composti da diversi moduli con un intervallo di corsa da 50 mm a 12000 mm, precisione di posizionamento da 0,02 mm a 0,2 mm e capacità di carico da 3 kg a 180 kg.

Caratteristiche / specificazioni tecniche:

• Serie: FTH14FSK80FSK40IS-TM
• Intervallo di bracciata: 50 mm - 1250 mm
• Larghezza del modulo: 135 mm
• Precisione di posizionamento ripetibile: ±0,01 mm (menzionato nel sommario) / 0,02 mm (menzionato nella descrizione tecnica)
• Guide disponibili: 5 mm, 10 mm, 20 mm
• Gamma di velocità: 250 / 500 / 1000 mm/s²
• Capacità di carico orizzontale: 110 / 90 / 40 kg
• Capacità di carico verticale: 30 / 25 / 10 kg
• Corsa personalizzabile per modelli: FSK80 100 mm, FSK40 50 mm, FTH14 1300 mm
• Larghezza del corpo del modulo lineare doppio binario: 140 mm (14 cm)
