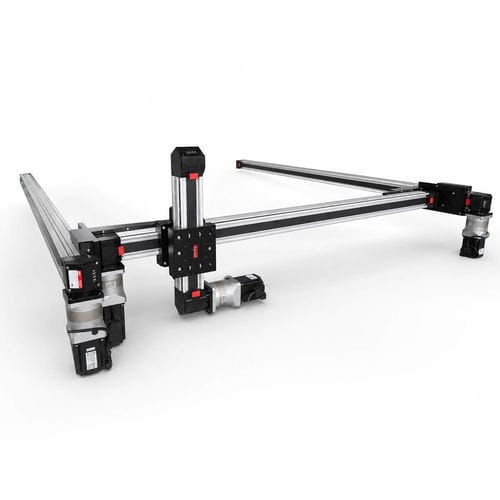

Modulo lineareper portale doppio FPB80IS-VM

cartesiano

Breve descrizione
Modulo lineare a cinghia a doppio albero FPB80 personalizzato da FUYU Motion per il sollevamento verticale di distributori automatici di pizza. Carico orizzontale massimo 80 kg, velocità a vuoto 3000 mm/s. Il riduttore ottimizzato consente un funzionamento verticale stabile a 400 mm/s con un carico nominale di 10 kg, una risposta più rapida e una maggiore efficienza di servizio. I doppi alberi ad alta rigidità garantiscono un sollevamento stabile del vassoio senza inclinazioni, impedendo al cibo di scivolare o ribaltarsi.

Parametri di progetto personalizzati
Corsa personalizzata: asse X 2100 mm, asse Y 200 mm, asse Z 1600 mm. Precisione di posizionamento ripetibile: ±0,02 mm.

Applicazioni

• Sistemi di distribuzione automatica per alimenti (es. distributori di pizza)
• Macchine per movimentazione e posizionamento multiasse in industria alimentare
• Applicazioni che richiedono sollevamento stabile e prevenzione di ribaltamento del carico

Note tecniche e vantaggi

• Moduli a cinghia con doppio albero per elevata rigidità e stabilità
• Riduttore ottimizzato per operazioni verticali stabili
• Alta velocità a vuoto fino a 3000 mm/s con possibilità di funzionamento verticale stabile a velocità inferiori con carico
• Soluzioni personalizzate di corsa e configurazione per integrazione in sistemi multiasse

Caratteristiche / specificazioni tecniche

• Denominazione commerciale (serie/modello): FPB80IS-VM
• Intervallo di bracciata: 100 mm - 3900 mm
• Precisione di posizionamento indicata nella scheda: 0,05 mm
• Precisione di posizionamento ripetibile riportata: ±0,02 mm
• Velocità massima: 3000 mm/s
• Carico massimo orizzontale: 80 kg
• Esempio di funzionamento verticale stabile: 400 mm/s con carico nominale 10 kg
• Corsa personalizzata esempio: X = 2100 mm, Y = 200 mm, Z = 1600 mm
