Modulo lineareper portale con vite a sfere FSK30IS-LX

cartesiano

Breve descrizione

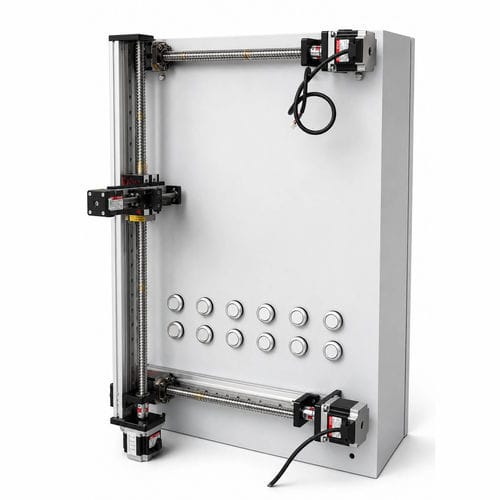

Un portale a 3 assi muove la sonda di prova per raggiungere con precisione pulsanti e punti di test degli armadi di controllo, permettendo pressatura automatica, verifica funzionale e test ciclici. Il design modulare consente di personalizzare corsa, layout e interfacce di montaggio per migliorare produttività e ripetibilità delle ispezioni.

Punti chiave

• Gantry 3 assi con attuatori a vite a ricircolo di sfere per un posizionamento preciso della sonda
• Architettura modulare e configurabile per esigenze di corsa e layout
• Progettato per pressatura automatica, verifica funzionale e cicli di test ripetuti
• Alta ripetibilità (±0,02 mm) e velocità configurabile fino a 300 mm/s in base alla configurazione

Specifiche standard / esempio

• Serie / modello: FSK30IS-LX
• Tipo di azionamento: vite trapezoidale (varianti a vite a ricircolo di sfere disponibili)
• Corsa esempio: X 700 mm / Y 500 mm / Z 50 mm
• Intervallo di corsa (famiglia): 50 mm – 12 000 mm
• Ripetibilità di posizionamento: ±0,02 mm
• Precisione di posizione: 0,02 mm
• Velocità max: 300 mm/s
• Carico max (esempio): 3 kg; intervallo famiglia 3–180 kg

Dettagli aggiuntivi sul prodotto
Configurazioni multi-modulo disponibili per estendere la corsa o aggiungere assi. Adatto per banchi prova e stazioni di ispezione in elettronica, pannelli di controllo antincendio e armadi industriali. Controller e kit di montaggio opzionali per integrazione con sistemi di test automatizzati.

Specifiche tecniche

• Configurazione: tavola di posizionamento gantry 3 assi (X, Y, Z)
• Serie / modello: FSK30IS-LX
• Meccanismo di azionamento: vite trapezoidale / opzioni vite a ricircolo di sfere
• Personalizzazione: corse, layout, capacità di carico e interfacce di controllo configurabili
• Applicazioni tipiche: pressatura automatica, test funzionali e ciclici di armadi di controllo, ispezione PCB, integrazione in linee di assemblaggio
