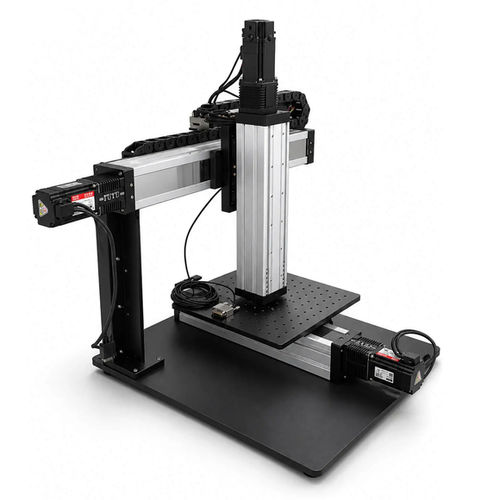

Piastra di posizionamento XYZ FSL80IS-LT

a motoreelettricamultiasse

Panoramica del prodotto
Il collegamento a tre assi X/Y/Z consente la copertura completa del pezzo per scansione laser, misura dei contorni e ispezione delle superfici. Una trave rigida a doppia colonna garantisce un movimento stabile. L'asse Z permette una rapida regolazione in altezza per adattarsi a diversi sensori e campioni, con ripetibilità di posizionamento ±0,01 mm. La base multiforo consente il montaggio flessibile di pezzi di varie dimensioni. Corsa tipica della serie: 50–1050 mm, velocità massima 200 mm/s, portata massima 70 kg.

Applicazioni

• Scansione laser e misura dei contorni
• Ispezione delle superfici e controllo visivo
• Misure di precisione e posizionamento di sensori/utensili in linee automatizzate

Produttore e certificazioni
FUYU Technology produce sistemi lineari modulari: attuatori a vite a ricircolo di sfere, moduli a cinghia, piattaforme di posizionamento XYZ, sistemi a portale, servocilindri, guide lineari, pinze elettriche e controller di movimento multiasse per robot cartesiani. L'azienda possiede diverse certificazioni e brevetti (ISO9001:2015, RoHS, CE, FCC, TUV) e fornisce integrazione OEM e soluzioni personalizzate.

Specifiche tecniche

• Serie: FSL80IS-LT
• Intervallo di corsa: 50 mm – 1050 mm
• Ripetibilità / precisione di posizione: ±0,01 mm (ripetibilità) / precisione di posizione: 0,01 mm
• Velocità massima: 200 mm/s
• Carico massimo: 70 kg
• Struttura: collegamento X/Y/Z con trave rigida a doppia colonna
• Base: base multiforo per fissaggio flessibile dei pezzi
• Progettazione modulare: sistema configurabile fino a 12000 mm; precisione e capacità di carico variabili in base alla configurazione
