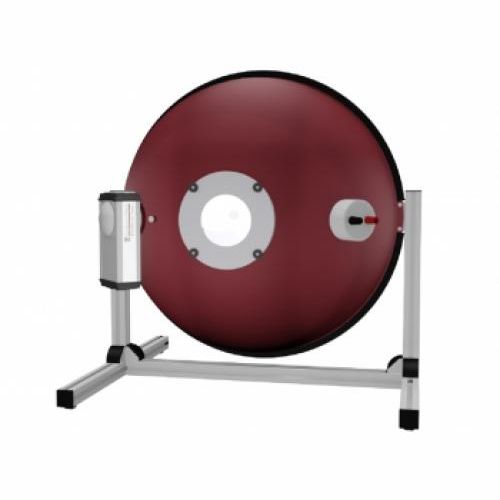

Spettroradiometro compatto ISD-50-BTS256-LED

per illuminazione a LED

Nella sua modalità standalone, il misuratore compatto BTS256-LED è progettato per la comoda misurazione del flusso luminoso, dello spettro, del colore e dell'indice di resa cromatica dei singoli LED. Una caratteristica chiave è la porta di misura conica all'ingresso della sfera di integrazione interna che consente la misura dei LED di bordo. Il connettore a baionetta utilizzato per collegare l'adattatore conico consente di combinare il LED BTS256 con altri componenti accessori. Gigahertz-Optik offre diversi accessori come parte del concetto BTS256-LED Plus Concept che estende notevolmente le capacità di misura del BTS256-LED. Miglioramento del LED BTS256 utilizzando la sfera integratrice ISD-50-V01 La sfera integratrice ISD-50-V01 consente di misurare il flusso luminoso, lo spettro, il colore e l'indice di resa cromatica di array di LED e lampade spot LED con diametro fino a 127 mm e di singoli LED con diametro fino a 10 mm (BTS256-LED senza sfera integratrice aggiuntiva). La sfera integrante è dotata di una lampada ausiliaria per la correzione dell'auto-assorbimento. Il BTS256-LED può ancora essere utilizzato per singoli LED integrati. Un adattatore a baionetta consente di collegare il dispositivo alla sfera integratrice ISD-50-V01. Taratura Una caratteristica essenziale della qualità dei dispositivi fotometrici è la loro calibrazione precisa e tracciabile. L'ISD-50-V01 con il BTS256-LED è calibrato dal laboratorio di taratura di Gigahertz-OptikkS (D-K-15047-01-00) per la reattività spettrale e l'irradianza spettrale secondo ISO/IEC 17025. La calibrazione del flusso luminoso viene effettuata utilizzando una lampada di calibrazione BN-LHSF-2P-20 che ha caratteristiche di radiazione di 2pi nella sfera.
