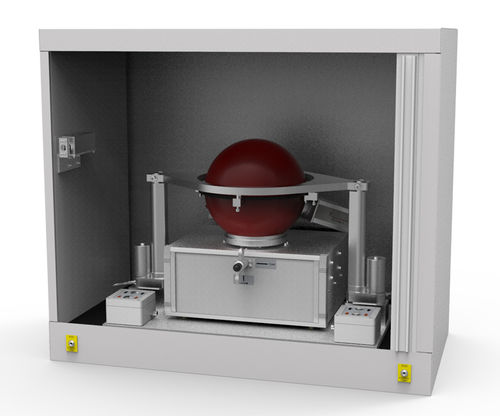

Sistema di misurazione a colori TPI21-TH

di luce

Le specifiche fotometriche dei LED devono soddisfare requisiti di tolleranza molto elevati, indipendentemente dal fatto che vengano utilizzati in applicazioni di illuminazione generale, automobilistica o in altre applicazioni speciali. Questo è spesso un problema, poiché le tolleranze di produzione dei LED possono essere superiori a quelle consentite nelle applicazioni finali. Inoltre, il binning dei produttori di LED al fine di classificare i LED in base alle loro tolleranze viene eseguito con test in modalità flash utilizzando il flusso di corrente pulsata. Tuttavia, le applicazioni finali dei LED funzionano spesso in modalità a corrente costante e con significativi effetti termici. La sofisticata industria di elaborazione dei LED richiede pertanto dispositivi di misura che possono essere utilizzati sia per la modalità pulsata conforme al produttore, sia per la modalità di funzionamento a corrente costante. Quando i LED funzionano in modalità a corrente costante, la temperatura di giunzione ha un'influenza significativa sulle prestazioni e sulla durata del LED. Pertanto, i sistemi di prova dovrebbero essere in grado di testare i LED a specifiche temperature di giunzione. Il TPI21-TH e i suoi gruppi di funzione Il TP121-TH di Gigahertz-Optik GmbH è un sistema di test LED di alta qualità che supporta un processo di test completamente automatizzato. L'unica cosa che deve essere fatta manualmente è il collegamento dei dispositivi in prova. Il design del sistema è conforme alle più recenti norme e regolamenti (come CIE S025, LM-79-08, DIN 5032 parte 9). Esso comprende cinque gruppi di funzioni principali: - Misuratore di luce per il flusso luminoso, lo spettro, il colore e l'indice di resa cromatica -Attacco LED termoelettrico per contatto elettrico, riscaldamento e raffreddamento -Sistema elettronico di alimentazione e misurazione per modalità a corrente pulsata e costante
