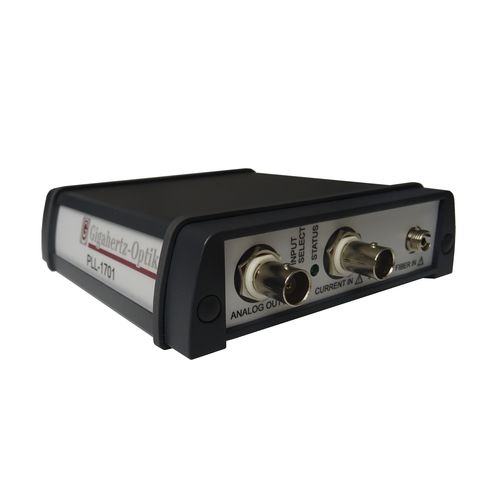

Amplificatore di transimpedenza PLL-1701

linearelogaritmico

Amplificatore a transimpedance ad alta velocità e campionatore di dati digitali L'optometro PLL-1701 è progettato per due diversi tipi di misure ottiche veloci con due diverse modalità di amplificazione (lineare o logaritmica). Il dispositivo incorpora una piccola sfera integratrice e un rivelatore per la misura della potenza ottica da fibre (connettore FC) in W nell'intervallo di lunghezza d'onda da 400 nm a 1550 nm. I risultati di misura possono essere emessi direttamente come tensione analogica (BNC) o come dati digitali via USB o interfaccia RS422. La conversione della misura analogica pura (transimpedance) al BNC è con una velocità di 200000 campioni/s adatta per scopi di misura molto veloci. La misura digitale è limitata solo dalla velocità di trasmissione di USB e RS422 (100kHz). Invece della misura a sfera integrata, è possibile utilizzare un rivelatore esterno con l'ingresso in corrente BNC fornito in dotazione. Il dispositivo stesso può essere configurato dalle due interfacce remote. Misure di sfarfallamento La rapida cadenza di campionamento consente di valutare lo sfarfallio dei prodotti per l'illuminazione. Le metriche standard Pst, SVM, Mp, Mp, Flicker frequency, Flicker index e Flicker percent sono tutte implementate nel software disponibile. Amplificatore lineare con tempo di salita di 16 µs o 500 µs L'amplificatore di segnale lineare PLL-1701 offre tempi di salita fissi di 16 µs o 500 µs per tutti i campi di guadagno che possono essere impostati tramite comandi remoti. Il campo di guadagno totale dell'amplificatore di corrente/tensione è diviso in nove campi per ottenere un rapporto segnale/rumore ottimale. amplificatore logaritmico Il PLL-1701 offre anche un amplificatore logaritmico che copre l'intera gamma dinamica con un'unica gamma di guadagno dell'amplificatore.
