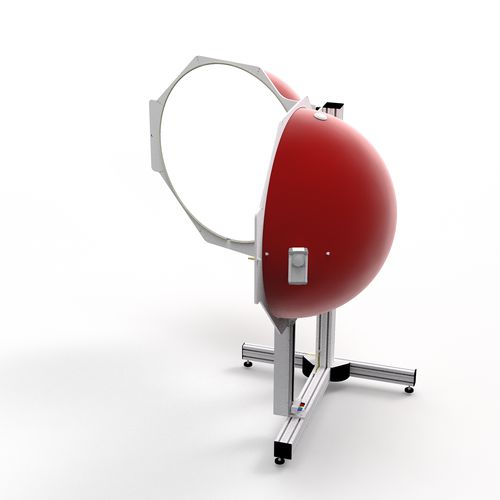

Spettroradiometro compatto ISD-100HF-BTS256-LED

di misura

Nella sua modalità standalone, il misuratore compatto BTS256-LED è progettato per la comoda misurazione del flusso luminoso, dello spettro, del colore e dell'indice di resa cromatica dei singoli LED. Una caratteristica chiave è la porta di misura conica all'ingresso della sfera di integrazione interna che consente la misura dei LED di bordo. Il connettore a baionetta utilizzato per collegare l'adattatore conico consente di combinare il LED BTS256 con altri componenti accessori. Gigahertz-Optik offre diversi accessori come parte del concetto BTS256-LED Plus Concept che estende notevolmente le capacità di misura del BTS256-LED. Miglioramento del LED BTS256 utilizzando la sfera integratrice ISD-100HF-V01 o ISD-100HF-V02 La sfera integratrice ISD-100HF-V01 di 100 cm di diametro permette di misurare il flusso luminoso, lo spettro, il colore e l'indice di resa cromatica di lampade a LED extra-large con caratteristiche di radiazione di 2 pi e 4pi all'interno della sfera. Una metà della sfera può essere aperta per fissare le lampade a LED sul portacampioni al centro della sfera. L'altezza del portacampioni può essere regolata. L'ISD-100HF-V02 è offerto come alternativa ed ha una porta di misura aggiuntiva con un diametro di 254 mm per la misura di lampade da 2pi. Questa rimane chiusa quando non viene utilizzata. Entrambe le varianti sono dotate di una lampada ausiliaria. Il BTS256-LED può ancora essere utilizzato per misurare singoli LED integrati. Un adattatore a baionetta consente di collegare il dispositivo alla sfera integratrice ISD-100HF.
