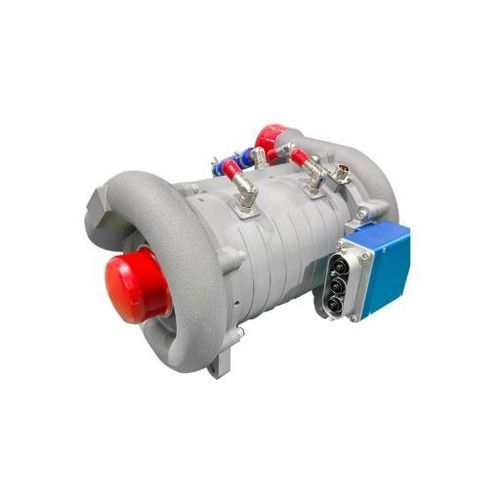

Compressore centrifugo DK-GF220B

d'ariaDCfisso

Introduzione
La DK-GF220B è un compressore d'aria progettato per sistemi a celle a combustibile ad alto flusso. Presenta un'architettura a due stadi, una portata operativa di 20–300 g/s e una potenza motore massima di 50 kW. Utilizza cuscinetti ad aria in sospensione privi di olio e ha grado di protezione IP67, idoneo per l'integrazione in sistemi da 150–200 kW.

Parametri operativi principali
Intervallo di portata (g/s): 20–300
Tensione (VDC): 450–750
Gamma di velocità (rpm): 30.000–90.000
Potenza motore max (kW): 50

Punti salienti del progetto

• Architettura a due stadi di sovralimentazione (rapporto di compressione massimo 3.6)
• Cuscinetti a sospensione d'aria senza olio per evitare contaminazione
• Grado di protezione IP67 per condizioni ambientali gravose
• Elevata durata in cicli avvio/arresto: 300.000 cicli

Dati tecnici (da tabella)
Modello del fuso: DK-GF220B
Forma strutturale: Sovralimentazione a due stadi
Portata (g/s): 20–300
Gamma di velocità (rpm): 30.000–90.000
Tensione (VDC): 450–750
Peso del compressore d'aria (kg): 20.5
Temperatura aria di aspirazione (°C): -30–45
Tipo di cuscinetto: Sospensione ad aria (senza olio)
Rapporto di compressione massimo: 3.6
Potenza motore max (kW): 50
Durata avvio/arresto (cicli): 300.000
Peso del controller (kg): 8.0
Grado di protezione: IP67

Caratteristiche / Specifiche

• Modello: DK-GF220B
• Applicazione: Compressore d'aria per celle a combustibile ad alto flusso
• Architettura: Due stadi di sovralimentazione
• Portata: 20–300 g/s
• Velocità: 30.000–90.000 rpm
• Tensione di lavoro: 450–750 VDC
• Potenza motore massima: 50 kW
• Tipo di cuscinetto: Sospensione ad aria (senza olio)
• Peso unità: 20.5 kg (compressore); 8.0 kg (controller)
• Temperatura di aspirazione ammessa: -30 a 45 °C
• Durata avvio/arresto: 300.000 cicli
• Grado di protezione: IP67
