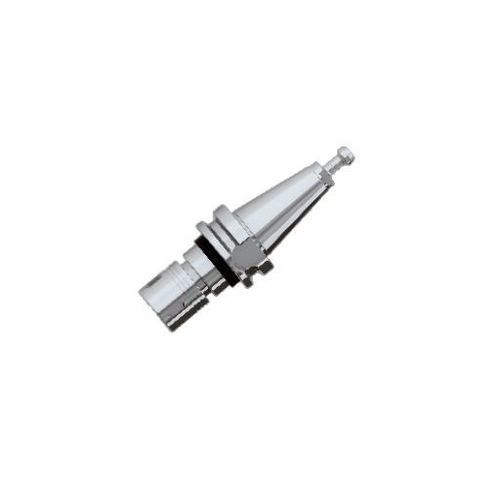

Portapinze BT

SKdi fresaturadi foratura

Panoramica
Il portautensili a pinza BT-SK è progettato per operazioni di fresatura e foratura in cui il trasferimento di coppia è prioritario rispetto alla massima gamma di serraggio. La geometria della pinza SK fornisce circa 1,5× la coppia di serraggio, accetta utensili in tolleranza h7 da 1 a 25 mm e supporta il raffreddamento interno (passante) quando previsto.

Punti chiave

• Progettato per applicazioni di fresatura e foratura focalizzate sul trasferimento di coppia
• Geometria della pinza SK: ~1,5× coppia di serraggio rispetto ad altre pinze
• Accetta utensili da 1–25 mm (h7)
• Supporto per raffreddamento interno (passante) se predisposto

Prestazioni

• Accuratezza del gioco assiale del portautensili: ≤ 2 μm
• Accuratezza combinata del gioco: ≤ 5 μm
• Grado di bilanciamento dinamico: ≤ G1

Applicazioni

• Fresatura che richiede un maggiore trasferimento di coppia
• Foratura e lavorazioni ad alto impegno dove la forza di ritenzione è prioritaria rispetto alla massima gamma di serraggio

Specifiche tecniche

• Modello: BT-SK
• Tipo di pinza: SK (geometria ad alta coppia)
• Coppia: la pinza SK offre circa 1,5× la coppia di serraggio rispetto ad altre pinze
• Gamma utensili supportata: 1–25 mm (h7)
• Raffreddamento interno: supportato (passante se predisposto)
• Falso-rond del portautensili: ≤ 2 μm
• Falso-rond combinato: ≤ 5 μm
• Bilanciamento dinamico: ≤ G1
