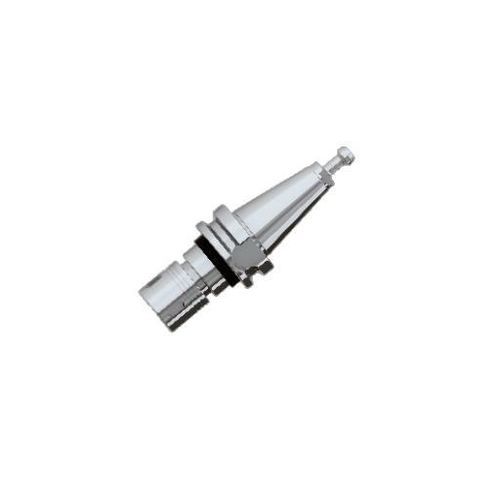

Portapinze BT

ERdi fresaturadi foratura

Descrizione
Il BT-ER è un porta-utensili a pinza ER universale, progettato per i flussi di lavoro dei centri di lavoro. Il mandrino ER a 16° supporta utensili h7 da 1 a 30 mm e consente cambi rapidi per foratura, alesatura, maschiatura, fresatura e incisione. Il raffreddamento passante è disponibile se utilizzato con un perno di trazione compatibile.

Prestazioni principali

• Accuratezza del gioco assiale del porta-utensili (radiale): ≤2 μm
• Accuratezza combinata di eccentricità: ≤5 μm
• Classe di bilanciamento dinamico: ≤G1

Applicazioni

• Foratura
• Alesatura
• Maschiatura
• Fresatura
• Incisione

Note
Supporta il raffreddamento passante se abbinato a un perno di trazione idoneo. Utilizza il formato di mandrino ER a 16° per utensili h7 da 1–30 mm; progettato per cambi utensile rapidi nei centri di lavoro.

Caratteristiche tecniche

• Modello: BT-ER
• Tipo di mandrino: ER (16°)
• Intervallo diametri utensili supportati: 1–30 mm (h7)
• Accuratezza del gioco del porta-utensili (radiale): ≤2 μm
• Accuratezza combinata: ≤5 μm
• Classe di bilanciamento dinamico: ≤G1
• Funzioni principali: foratura, alesatura, maschiatura, fresatura, incisione
• Raffreddamento: passante centrale supportato con perno di trazione idoneo
• Progettato per rapidi cambi utensile nei processi su centro di lavoro
