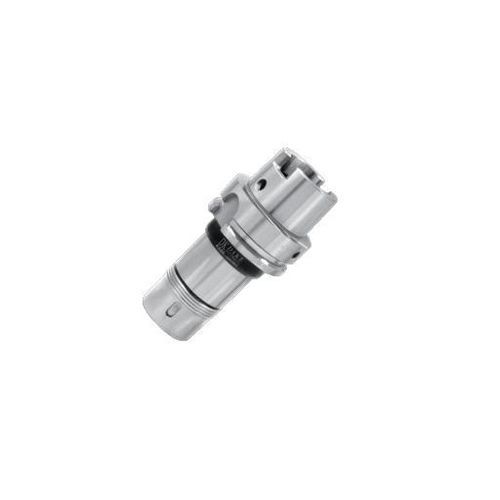

Portapinze HSK-A

ERdi fresaturadi foratura

Panoramica Il HSKA-ER integra il sistema di pinze ER ampiamente utilizzato in un'interfaccia HSK-A corta e leggera. Una singola famiglia di portautensili supporta foratura, alesatura, maschiatura e fresatura mantenendo la ripetibilità assiale e radiale richiesta ad alte velocità del mandrino e consentendo cambi utensile rapidi.

Caratteristiche principali

• Interfaccia HSK-A a cono corto con serraggio tramite pinza ER.
• Sistema di pinze ER per serraggio flessibile e ampia compatibilità utensili.
• Design compatto e leggero adatto alla lavorazione ad alta velocità e ai rapidi cambi utensile.
• Adatto per foratura, alesatura, maschiatura e fresatura con ripetibilità assiale e radiale costante.

Precisione e bilanciamento

• Classe di bilanciamento dinamico: ≤ G1.
• Accuratezza dell'errore di rotazione del portautensili (holder): ≤ 2 μm.
• Precisione dell'errore di rotazione combinata: ≤ 5 μm.

Dati tecnici Dati tecnici e specifiche di prestazione (inclusi bilanciamento e informazioni sul run-out) sono forniti nei grafici tecnici presenti nella scheda prodotto.

Dimensioni I disegni dimensionali e le misure sono disponibili nei grafici delle dimensioni per supportare la selezione e i controlli di montaggio.

Applicazioni

• Foratura
• Alesatura
• Maschiatura
• Fresatura

Caratteristiche / specifiche tecniche

• Marca: Haozhi.
• Modello: HSKA-ER.
• Interfaccia: HSK-A (cono corto).
• Tipo di serraggio: pinza ER (serraggio flessibile).
• Operazioni raccomandate: foratura, alesatura, maschiatura, fresatura.
• Classe di bilanciamento dinamico: ≤ G1.
• Falso-riga porta-utensile: ≤ 2 μm.
• Falso-riga combinato: ≤ 5 μm.
• Progettato per mantenere la ripetibilità assiale e radiale ad alte velocità del mandrino e per rapidi cambi utensile.
