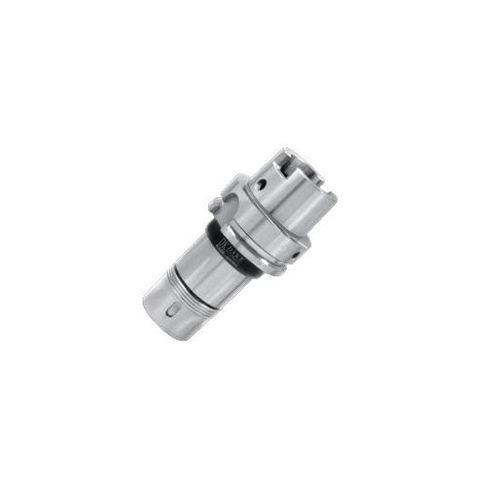

Portautensile HSK-A

SKper lavorazione

Introduzione
L'HSKA-SK combina l'interfaccia leggera HSK-A con una pinza SK selezionata per la trasmissione della coppia. Rispetto ad altri tipi di pinza del catalogo, la configurazione SK fornisce circa 1,5× di coppia di serraggio in più e accetta utensili h7 da 1–25 mm. Il portautensili supporta l'alimentazione del refrigerante interno quando configurato ed è progettato per operazioni di lavorazione che richiedono maggiore trasferimento di coppia e tenuta sicura dell'utensile.

Caratteristiche principali

• Coppia di serraggio: la pinza SK offre ≈1,5× la coppia rispetto ad altri tipi di pinza elencati.
• Gamma utensili: accetta utensili h7 da 1–25 mm.
• Classe di bilanciamento dinamico: ≤ G1.
• Precisione del salto radiale del portautensili: ≤ 2 μm.
• Precisione del salto combinato: ≤ 5 μm.
• Raffreddamento interno: supportato quando configurato con passaggio centrale.

Applicazioni

• Fresatura e foratura in cui è richiesta maggiore forza di serraggio e trasmissione della coppia.

Specifiche tecniche

• Modello: HSKA-SK
• Interfaccia: HSK-A con configurazione pinza SK.
• Tipo di pinza: SK (geometria standard della famiglia SK).
• Aumento della coppia di serraggio: ≈1,5× rispetto ad altre pinze elencate.
• Diametro utensile ammesso (h7): 1–25 mm.
• Classe di bilanciamento dinamico: ≤ G1.
• Run-out radiale del portautensili: ≤ 2 μm.
• Run-out combinato (assiem): ≤ 5 μm.
• Raffreddamento interno: supportato se configurato per passaggio centrale.
