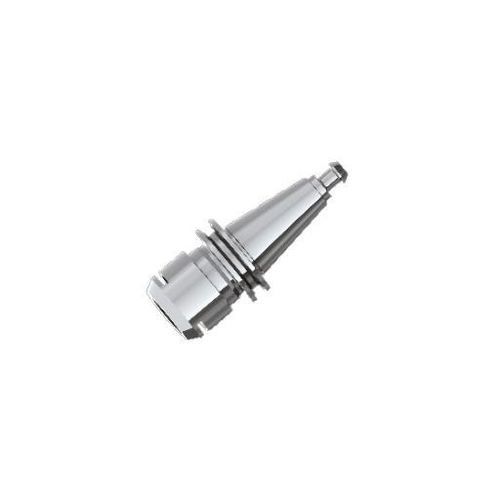

Portapinze ISO

SKSKdi fresatura

Panoramica
Il portautensili ISO-SK è la versione orientata alla coppia della famiglia d'interfacce ISO. La geometria della pinza SK a 8° aumenta la forza di serraggio per operazioni di fresatura e foratura più gravose e può essere predisposta per il raffreddamento interno (passante) se il sistema utensile‑mandrino lo consente.

Prestazioni chiave

• Concentricità del porta-utensili: ≤ 2 μm
• Precisione di eccentricità combinata: ≤ 5 μm
• Grado di bilanciamento dinamico: ≤ G1
• Trasmissione della coppia: fino a 1,5× rispetto a pinze non orientate alla coppia (secondo specifica)
• Compatibilità utensili: h7, 1–25 mm

Caratteristiche

• Geometria pinza SK 8° per maggiore forza di serraggio
• Interfaccia ISO orientata alla coppia, ottimizzata per fresatura e foratura pesanti
• Possibilità di configurazione per raffreddamento interno/centrale con adeguati accoppiamenti utensile/mandrino

Applicazioni
Progettato per fresatura, foratura, alesatura e operazioni analoghe dove il serraggio rigido e l'elevata trasmissione di coppia sono prioritari rispetto alla massima escursione di serraggio. Indicato per centri di lavoro e attrezzature che richiedono fissaggio stabile di utensili H7.

Dati tecnici e disegni
I dati tecnici dettagliati e i disegni dimensionali sono disponibili nella pagina prodotto come immagini di riferimento (dati tecnici e illustrazioni di dimensioni). Fare riferimento a tali documenti per quote di montaggio e configurazioni specifiche.

Caratteristiche / specifiche tecniche

• Modello: ISO-SK
• Geometria della pinza: SK (8°)
• Compatibilità utensili: tolleranza h7, 1–25 mm
• Concentricità porta-utensili: ≤ 2 μm
• Precisione eccentricità combinata: ≤ 5 μm
• Grado di bilanciamento dinamico: ≤ G1
• Coppia: fino a 1,5× rispetto a pinze non orientate alla coppia (come indicato)
• Raffreddamento: supporto per raffreddamento interno/centrale possibile
