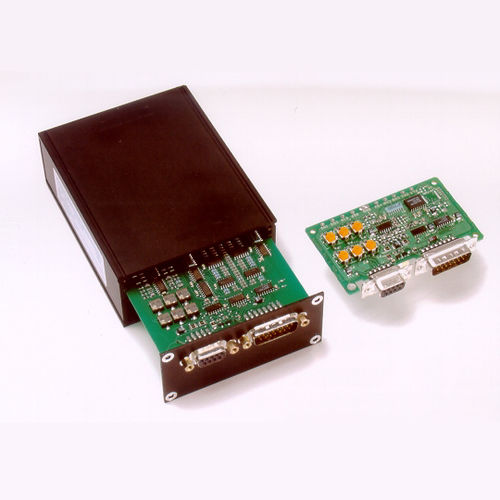

Interpolatore HR2B and HR2C

interpolatore
interpolatore
interpolatore
interpolatore
Aggiungi ai preferiti
Confronta con altri prodotti


Descrizione

Gli interpolatori ad alta risoluzione HR2B/HR2C della Gurley Precision Instruments migliorano i tassi di risoluzione degli encoder rotativi modulari 9710 o degli encoder lineari modulari 9717 di 80 volte il numero di linee dei dischi o delle scale. Questi componenti creano onde quadrate in quadratura, 25 volte il numero di linee. Forniscono anche onde quadrate 20x. Sia l'HR2B che l'HR2C sono integrati con indici gated a un quarto di ciclo e sistemi di circuiti "watchdog" che tengono traccia delle forme d'onda analogiche dell'encoder. SPECIFICHEHR2BHR2CApplicabilitàPer l'uso con Gurley Modello 9710 e 9717 encoder incrementale modulareInput signalsComplementary phototransistor current s all channelsInput power+5.0 ± 0.25V @ 125 mA max, excluding transmission l ine termination requirements; cons ultencoder data sheet for encoder power requirementsOutput signalsQuadrature square waves at INT times the line count on the di sc or scale. Indice, quarto di ciclo-ampia gated, alto islogico quando A & B sono high.Watchdog uscita (FLT) è basso quando le forme d'onda encoder analogico sono difettosi o deterioramento.Dispositivo di uscitaRS-422 line driver differenziale tutti i canali (26ET31 o uguale)Fattore di interpolazione (INT)201, 2, 5 o 10*Frequenza di ingresso, max25 kHz100 kHz*Frequenza di uscita, maxINT = 20: 500 kHzINT = 01: 100 kHzINT = 02: 150 kHzINT = 05: 300 kHzINT = 10: 500 kHzInterpolazione errore, max±0,1 quantum. Questo è l'errore massimo visto alle transizioni dell'onda quadra in uscita; non include l'errore dell'encoder (vedi dati specifici dell'encoder), né l'errore di quantizzazione, che è sempre ±½ quantum.Operating temperature0° to 70°C (32° to 158°F)Storage

---
