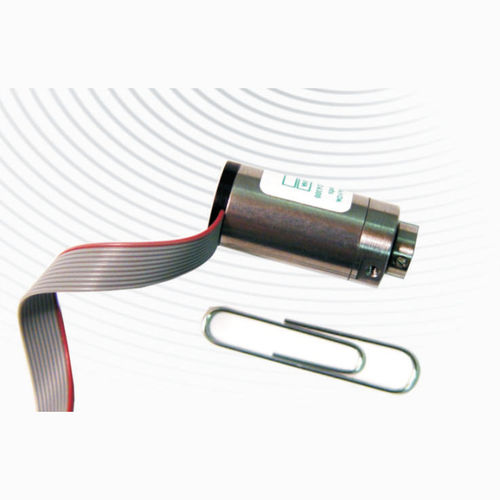

Encoder rotativo in miniatura R112 series
incrementaleotticoad albero pieno

encoder rotativo in miniatura
encoder rotativo in miniatura
encoder rotativo in miniatura
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
incrementale
Tecnologia
ottico
Costruzione
ad albero pieno, con albero cavo non traversante
Altre caratteristiche
ad alta risoluzione, in miniatura
Applicazioni
ad uso industriale
Diametro dell’albero

12 mm (0 in)

Descrizione

La serie R112 di Gurley Precision Instruments è un encoder rotativo incrementale ottico in miniatura progettato per applicazioni industriali leggere in cui è richiesta una risoluzione superiore in un piccolo imballaggio. Tutte le unità hanno una specifica standard di avere un'illuminazione a LED che può durare circa 100.000 ore. Inoltre, ha foto-rivelatori differenziali progettati per la stabilità del segnale. Per la sua affidabilità, utilizza una scheda singola e un'elettronica a montaggio superficiale. Inoltre, un RS-422 è incluso nell'unità che è un'uscita differenziale line driver per l'immunità al rumore. Mini-Encoder incrementale rotativo Gurley modello R112 Serie: R112 Diametro: 0.47" 12mm Max. Precisione: 500 Max. Risoluzione: 32,000 (Conteggi/Rev.) Note: Albero cavo solido o cieco Vedi NotaModello R112Conteggio massimo delle linee su disco500Cicli massimi/giro (onde quadrate quadrate)8.000Conteggi massimi/giro (dopo la decodifica quadrupla)32.000Interpolazione interna dell'onda quadra1X, 2X, 3X 4X,5X, 8X, 10X, 12X, o 16X Errore dell'encoder, ± arcsec1150 (standard)Frequenza di uscita massima, kHz1X onde quadrate1002X, 3X, 4X onde quadrate1505X, 8X onde quadrate30010X, 12X, 16X onde quadrate500Coppia iniziale, in-oz (N-m) @ 20°C0.028(2x10-4)Coppia di funzionamento, in-oz (N-m) @ 20°C0.015(1.1x10-4)Momento di inerzia, in-oz-s2(g-cm2)5.7 x 10-6(0.4)Peso massimo, oz (g)1.0 (30)Max. carico radiale o albero assiale, lb (N)20.7 lb (3)Vita del cuscinetto con 0.25lb carico radiale31 x 1010revTemperatura di funzionamento, °F (°C)4Standard è 32 a 158 (0 a 70); esteso è-40 a 185 (-40 a +85) Umidità, % rh, senza condensa98Shock30 g (300 m/s2)Vibrazione10 g (100 m/s2)SigillaturaIP50See NoteModello R112Massimo numero di linee su disco500Massimo cicli/giro

---
