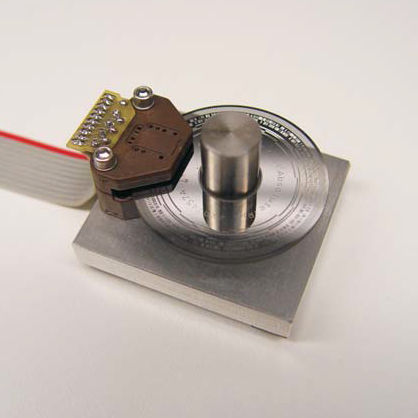

Encoder rotativo incrementale 7700

assolutootticosenza contatto

L'encoder incrementale e assoluto virtuale è un encoder modulare compatto e senza contatto con prestazioni superiori. Disponibile in numerose risoluzioni e configurazioni, è facile da installare e le sue tracce di commutazione opzionali eliminano i sensori a effetto Hall per i motori brushless Le caratteristiche comuni a entrambi i modelli includono: temperatura di funzionamento da --40C a +100C - Basso consumo energetico - ASIC optoelettronico a singolo phased-array - Illuminazione a LED per una lunga durata (>100.000 ore) I sistemi incrementali (encoder 7700 + disco/hub) includono: Risoluzioni fino a 5000 cicli/giro (20.000 conteggi/giro, o 0,018 gradi/conteggio) - Uscita a onda quadra compatibile TTL/CMOS, sink da 10 mA - Segnale di indice di zero standard una volta al secondo - Commutazione motore trifase opzionale a 2, 4, 6 o 8 coppie di poli I sistemi Virtual Absolute (encoder 7700 + disco/hub + decoder VG, VH o VJ) includono: - Risoluzioni da 12 bit (4.096 passi) a 24 bit (16.777.216 passi) per giro - Posizione assoluta reale dopo una piccola inizializzazione, a seconda del diametro del disco - vedere la tabella della libreria dei dischi per gli angoli di inizializzazione - I circuiti di decodifica compatti forniscono uscite parallele byte-wide (VG), USB (VH) o seriali SSI (VJ) . Per ulteriori informazioni, consultare le schede tecniche dei singoli decoder - Rilevamento degli errori pseudorandom e di quadratura brevettato e incorporato per un'elevata affidabilità
